Порівняльна анатомія птахів |
IV. Amphibia sensu lato |
||

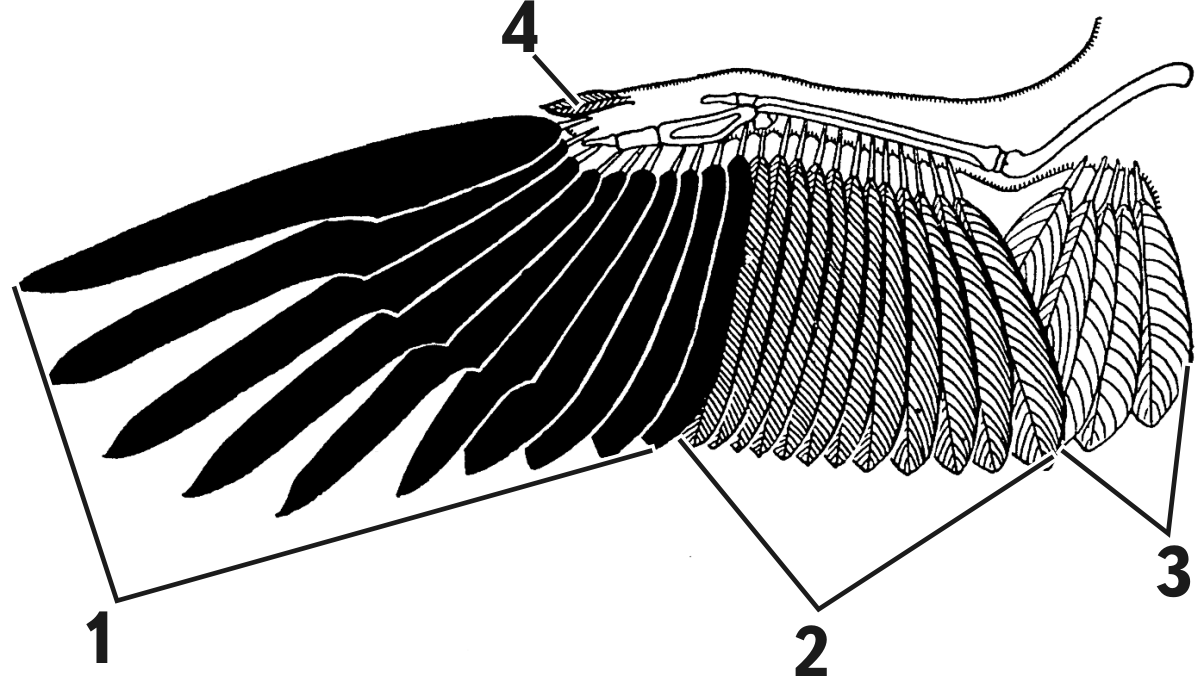

Розташування махових пер
1 — махові першого порядку; 2 — махові другого порядку; 3 — махові третього порядку; 4 — крильце

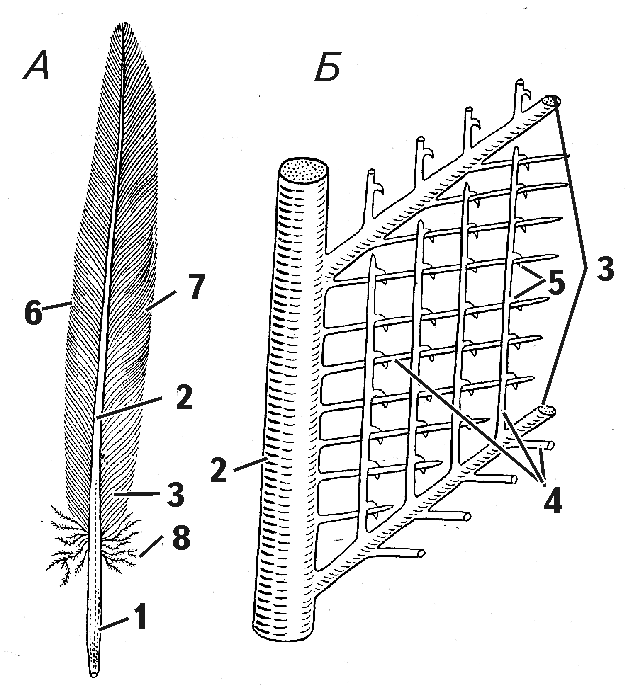

Схема будови пера: А — загальний вигляд; Б — схема будови опахала
1 — очин; 2 — стрижень; 3 — борідки; 4 — гілочки; 5 — гачечки; 6 — зовнішнє опахало; 7 — внутрішнє опахало; 8 — пухова частина опахала

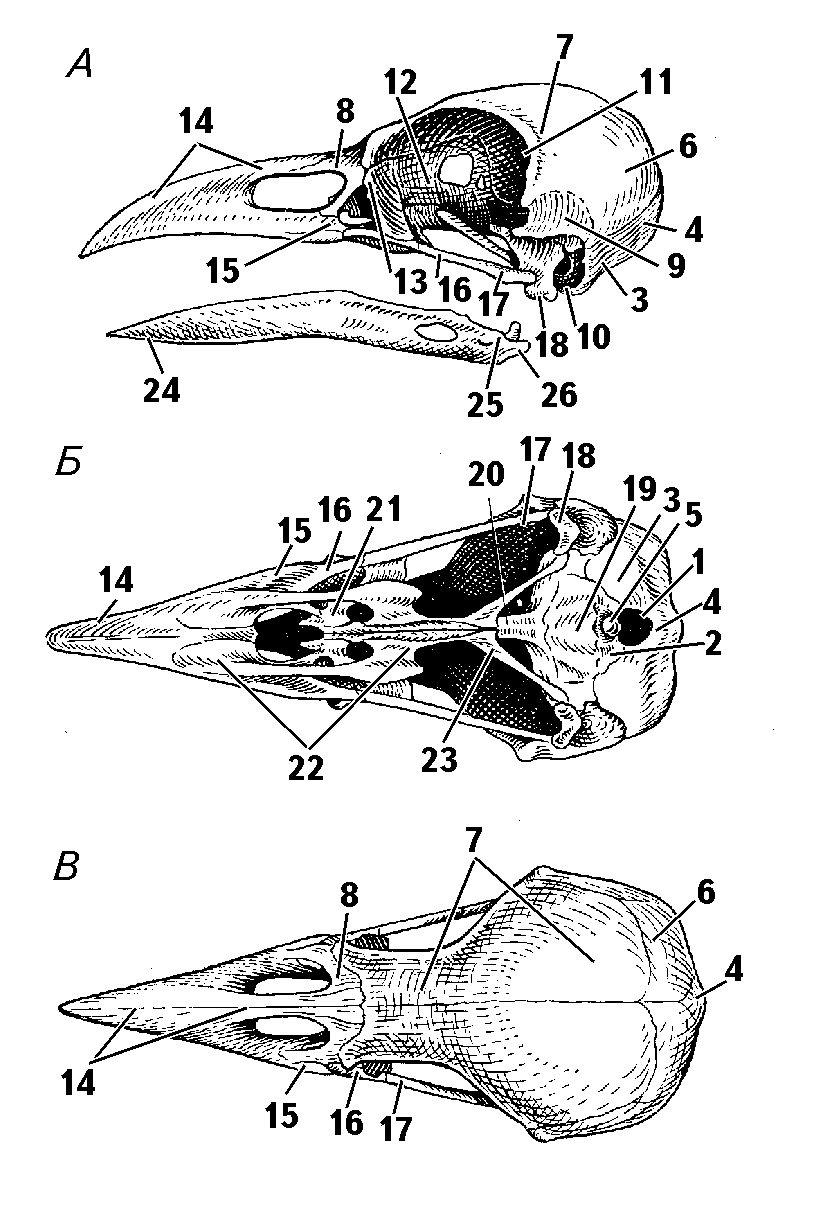

Череп ворони: А — збоку; Б — знизу; В — зверху
1 — великий потиличний отвір; 2 — основна потилична кістка; 3 — бокова потилична кістка; 4 — верхня потилична кістка; 5 — потиличний виросток; 6 — тім’яна кістка; 7 — лобна кістка; 8 — носова кістка; 9 — луската кістка; 10 — зовнішній слуховій прохід; 11 — бокова клиноподібна кістка; 12 — середня нюхова кістка; 13 — передлобна кістка; 14 — передщелепна кістка; 15 — верхнєщелепна кістка; 16 — вилична кістка; 17 — квадратно-вилична кістка; 18 — квадратна кістка; 19 — основна скронева кістка; 20 — дзьобоподібний відросток парасфеноїда; 21 — леміш; 22 — піднебінна кістка; 23 — крилоподібна кістка; 24 — зубна кістка; 25 — зчленівна кістка; 26 — кутова кістка

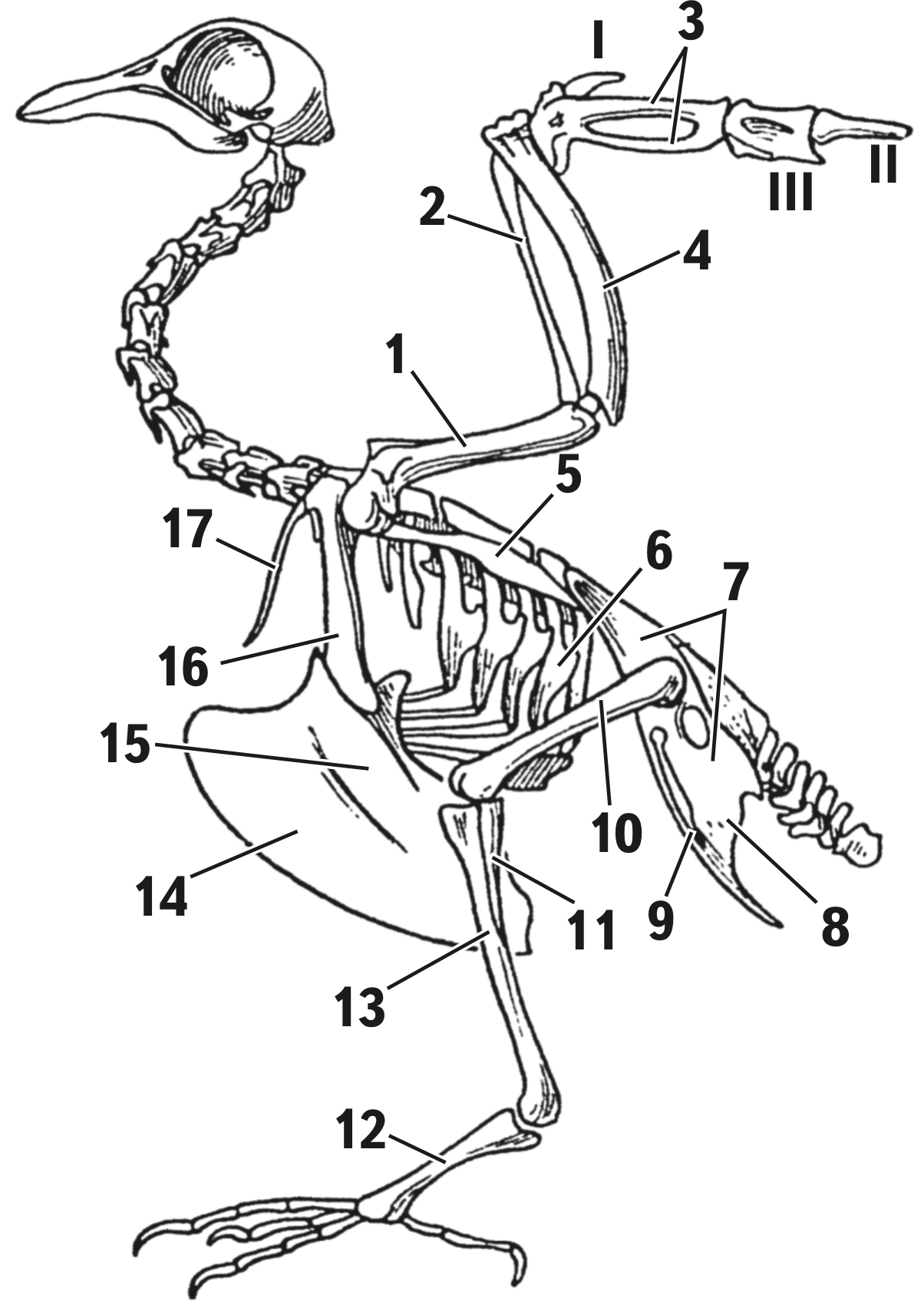

Скелет птаха
1 — плечова кістка; 2 — променева кістка; 3 — пряжка; 4 — ліктьова кістка; 5 — лопатка; 6 — гачкоподібний паросток ребра; 7 — клубова кістка; 8 — сіднична кістка; 9 — лобкова кістка; 10 — стегнова кістка; 11 — мала гомілкова кістка; 12 — цівка; 13 — велика гомілкова кістка; 14 — кіль; 15 — груднина; 16 — коракоїд; 17 — ключиця; I, II, III — пальці

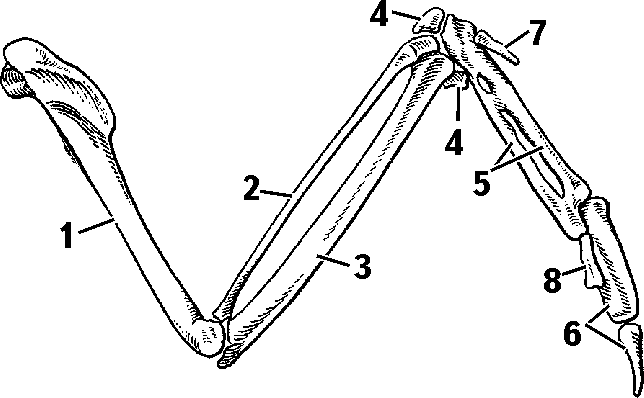

Скелет крила крука
1 — плечова кістка; 2 — променева кістка; 3 — ліктьова кістка; 4 — самостійні кістки зап’ястка; 5 — пряжка; 6 — фаланги II пальця; 7 — єдина фаланга I пальця; 8 — єдина фаланга III пальця

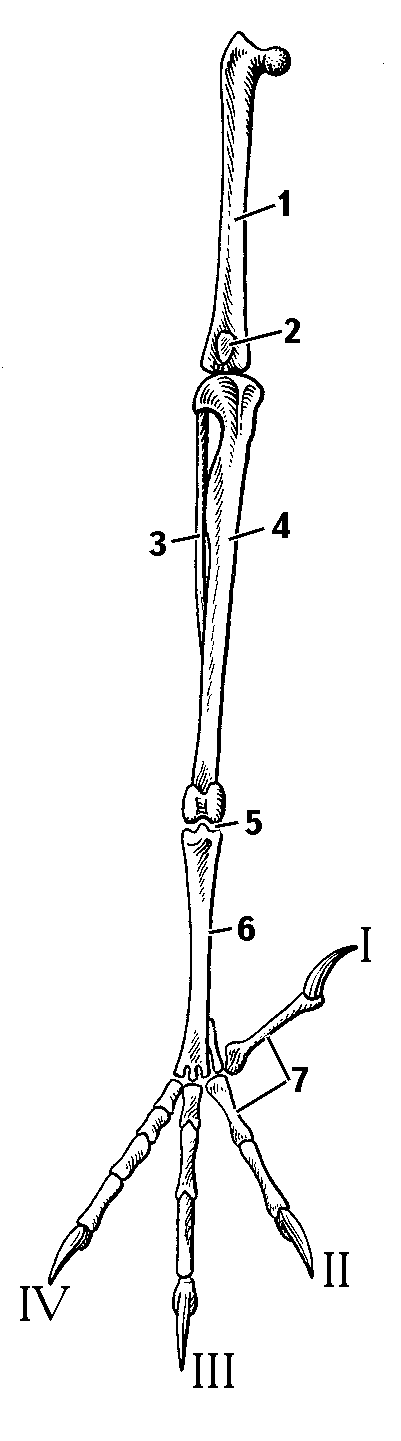

Скелет задньої кінцівки крука
1 — стегнова кістка; 2 — колінна чашечка; 3 — мала гомілкова кістка; 4 — гомілко-заплесно; 5 — інтертарзальний суглоб; 6 — цівка; 7 — фаланги пальців; I-IV — пальці

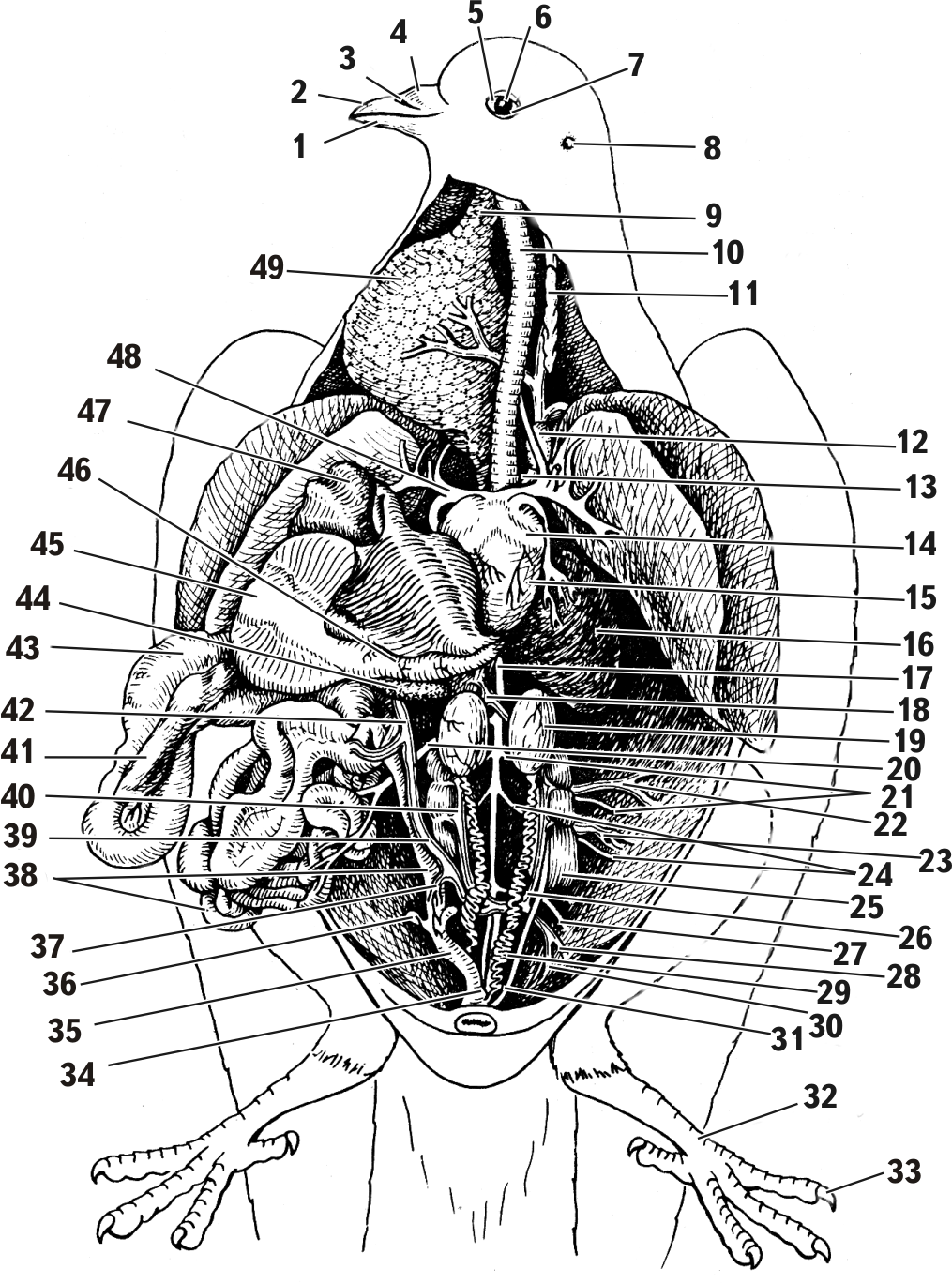

Загальна топографія внутрішніх органів самця голуба Columba livia
1 — піддзьобок; 2 — наддзьобок; 3 — ніздря; 4 — восковиця; 5 — око; 6 — верхня повіка; 7 — нижня повіка; 8 — зовнішній слуховий прохід; 9 — стравохід; 10 — трахея; 11 — волова залоза; 12 — щитовидна залоза; 13 — передня порожниста вена (ліва); 14 — передсердя; 15 — шлуночок серця; 16 — легеня; 17 — спинна аорта; 18 — задня порожниста вена; 19 — гонада; 20 — передня очеревинна артерія; 21 — стегнова артерія; 22 — стегнова вена; 23 — сіднична вена; 24 — сіднична артерія; 25 — нирка; 26 — приносна вена нирки; 27 — підчеревна артерія; 28 — внутрішня клубова вена; 29 — сім’япровід; 30 — куприкова вена; 31 — сечовід;
32 — родотека; 33 — кіготь; 34 — клоака; 35 — пряма кишка; 36 — сліпа кишка; 37 — вена прямої кишки; 38 — тонкий кишечник; 39 — куприково-очеревинна вена; 40 — виносна вена нирок; 41 — підшлункова залоза; 42 — воротна вена печінки; 43 — дванадцятипала кишка; 44 — трахея; 45 — м’язистий шлунок; 46 — залозистий шлунок; 47 — печінка; 48 — безіменна артерія; 49 — воло

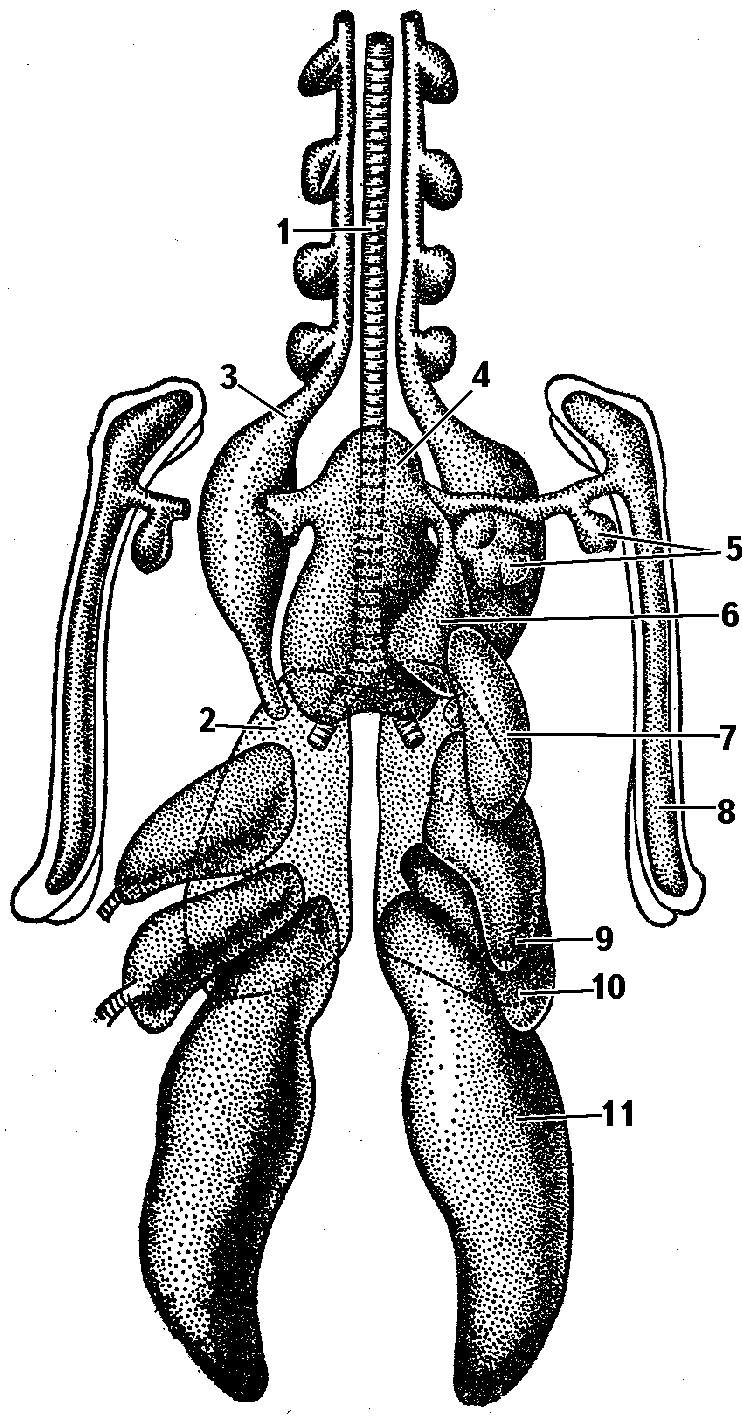

Схема повітряних мішків птаха (вид з боку черева)
1 — трахея; 2 — легеня; 3 — шийний мішок; 4 — міжключичний мішок; 5, 6, 7, 8 — відростки міжключичного мішка; 9 —
передньогрудний мішок; 10 — задньогрудний мішок; 11 — черевний повітряний мішок

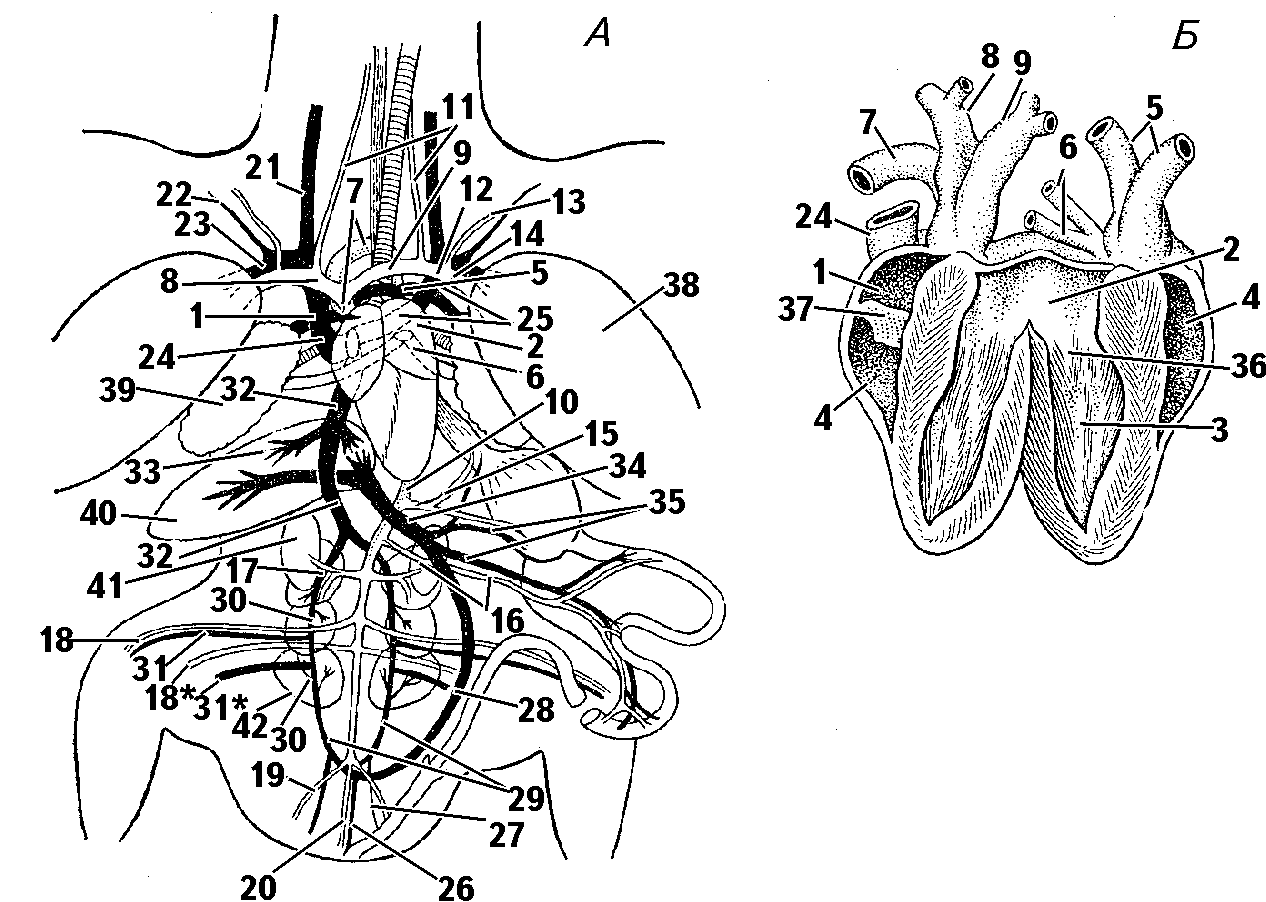

Схема кровоносної системи голуба: А — загальний вигляд (білим кольором показані кровоносні судини з артеріальною кров’ю, чорним — з венозною); Б — розтяте сердце
1 — праве передсердя; 2 — ліве передсердя; 3 — лівий шлуночок; 4 — правий шлуночок; 5 — легенева артерія; 6 — легенева вена; 7 — права дуга аорти; 8 — права безіменна артерія; 9 — ліва безіменна артерія; 10 — спинна аорта; 11 — спільна сонна артерія; 12 — підключична артерія; 13 — плечова артерія; 14 — грудна артерія; 15 — нутрощева артерія; 16 — брижова артерія; 17 — ниркова артерія; 18 — стегнова артерія; 18* — сіднична артерія; 19 — клубова артерія; 20 — хвостова артерія; 21 — яремна вена; 22 — плечова вена; 23 — грудна вена; 24 — права передня порожниста вена; 25 — ліва передня порожниста вена; 26 — хвостова вена; 27 — внутрішня клубова вена; 28 — куприково-брижова вена; 29 — воротна вена нирок; 30 — спільна куприкова вена; 31 — стегнова вена; 31* — сіднична вена; 32 — задня порожниста вена; 33 — ниркові вени; 34 — воротна вена печінки; 35 — вена травного тракту; 36 — тристулковий клапан між лівим передсердям та лівим шлуночком; 37 — клапан між правим передсердям та правим шлуночком; 38 — грудні м’язи; 39 — легеня; 40 — печінка; 41 — сім’яник; 42 — нирка

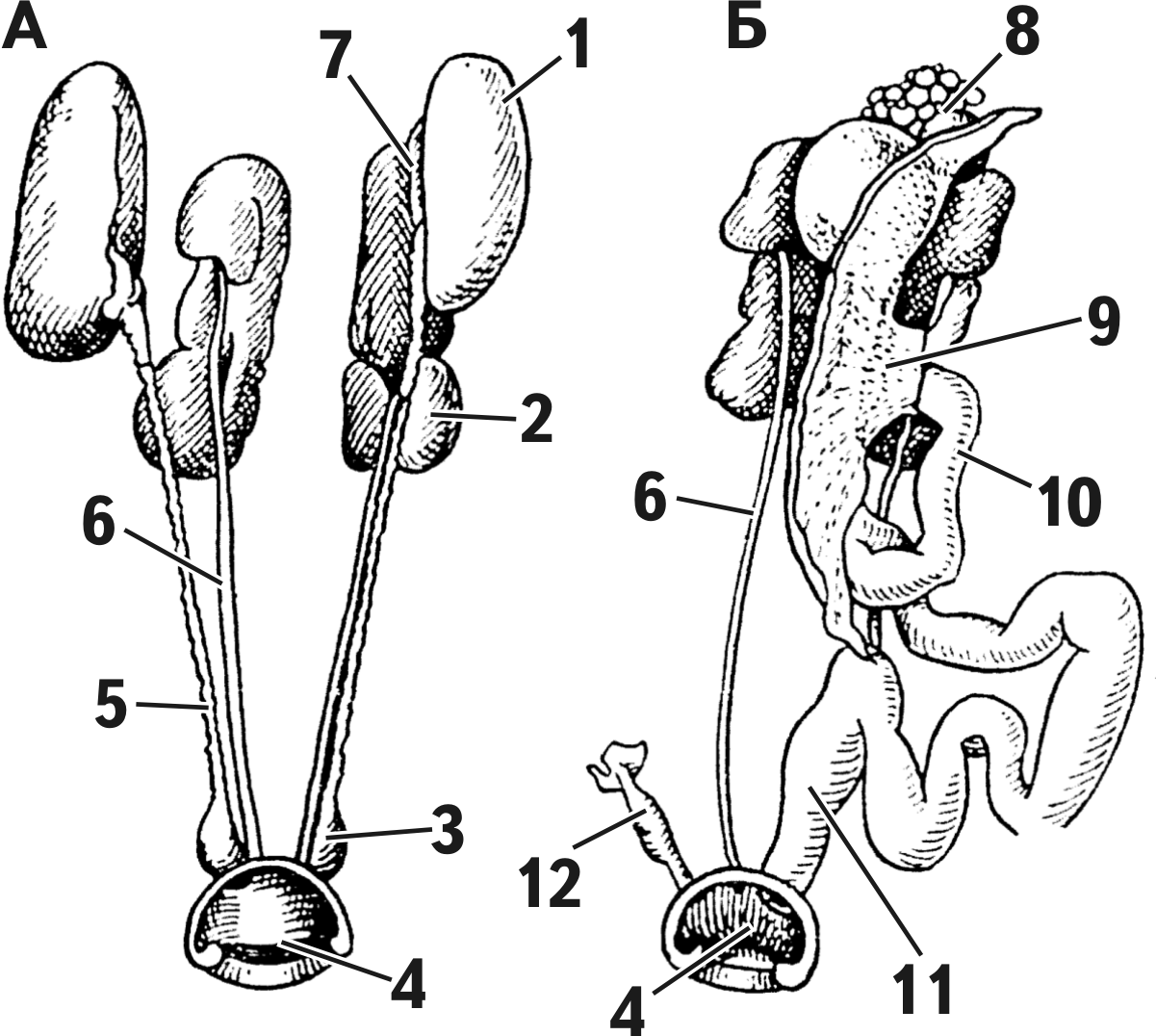

Сечостатева система голуба: А — самця, Б — самиці
1 — лівий сім’яник; 2 — ліва нирка; 3 — сім’яний пухирець; 4 — клоака; 5 — правий сім’япровід; 6 — правий сечовід; 7 — ліва надниркова залоза; 8 — лівий яєчник; 9 — лійка яйцепроводу; 10 — лівий яйцепровід; 11 — матка; 12 — рудимент правого яєчника

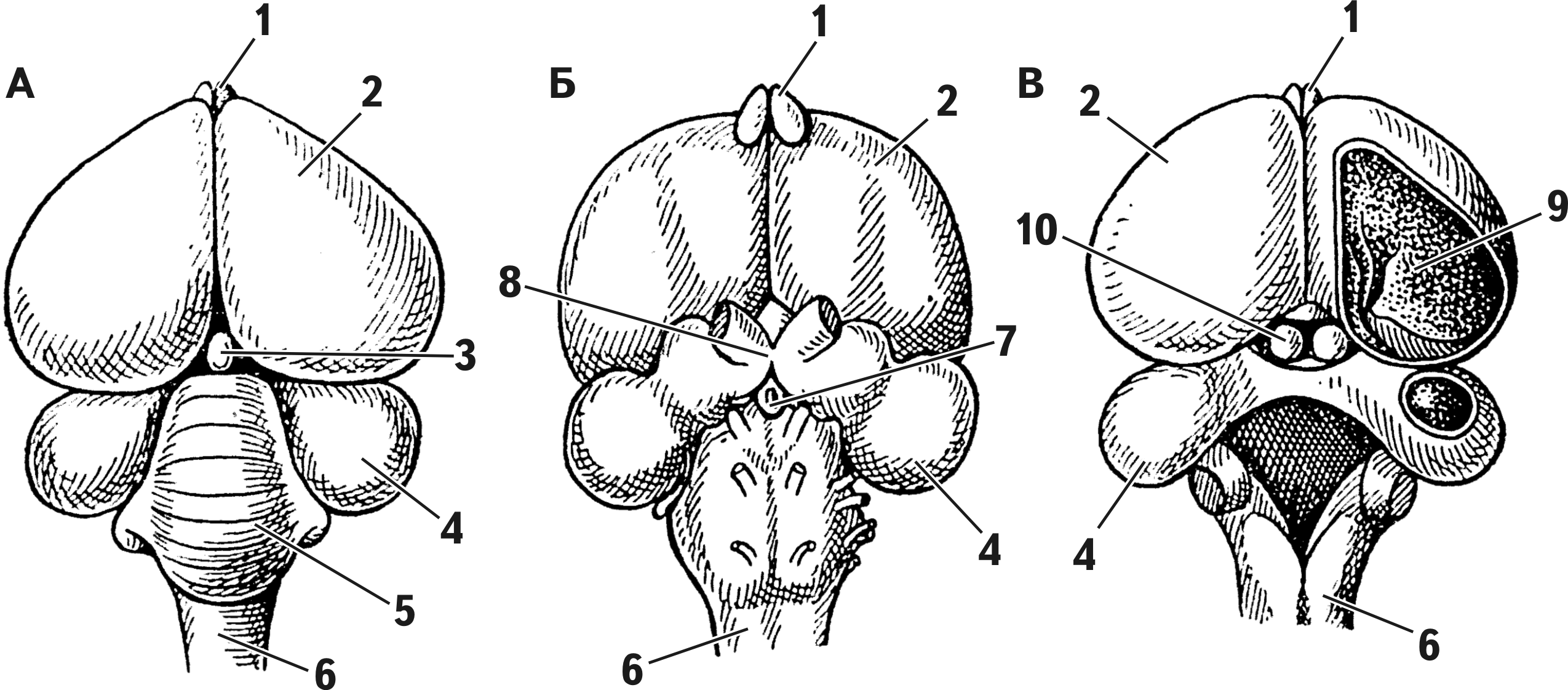

Головний мозок голуба: А — вид зверху, Б — вид знизу, В — з розтятими шлуночками та видаленим мозочком
1 — нюхові частки переднього мозку; 2 — великі півкулі переднього мозку; 3 — епіфіз; 4 — зорові горби проміжного мозку; 5 — мозочок; 6 — довгастий мозок; 7 — лійка з гіпофізом; 8 — хіазма; 9 — смугасті тіла; 10 — зорові частки середнього мозку
