Практика#06. Порівняльна анатомія рептилій

IV. Amphibia sensu lato
V. Reptilia sensu lato
VI. Клас Aves
VII. Клас Mammalia



Порівняльна анатомія рептилій

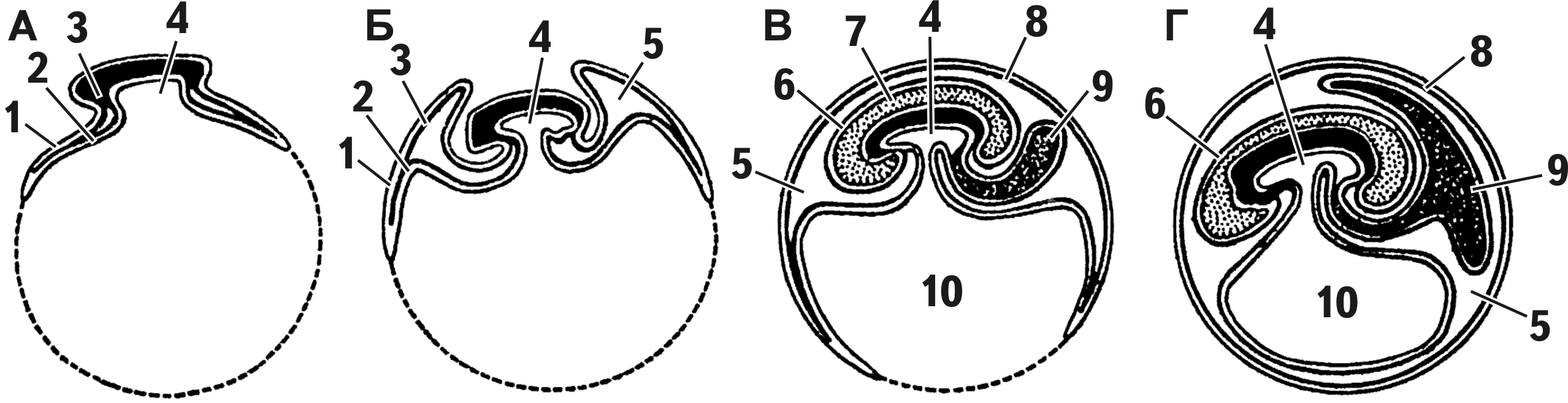

Утворення зародкових оболонок амніотів (на прикладі птахів): А–Г — послідовні стадії
1 — ектодерма; 2 — ентодерма; 3 — мезодерма (її згущення позначає тіло зародка); 4 — порожнина кишечника; 5 — позазародкова порожнина; 6 — амніон; 7 — амніотична порожнина, заповнена амніотичою рідиною; 8 — серозна оболонка; 9 — алантоїс; 10 — жовтковий мішок

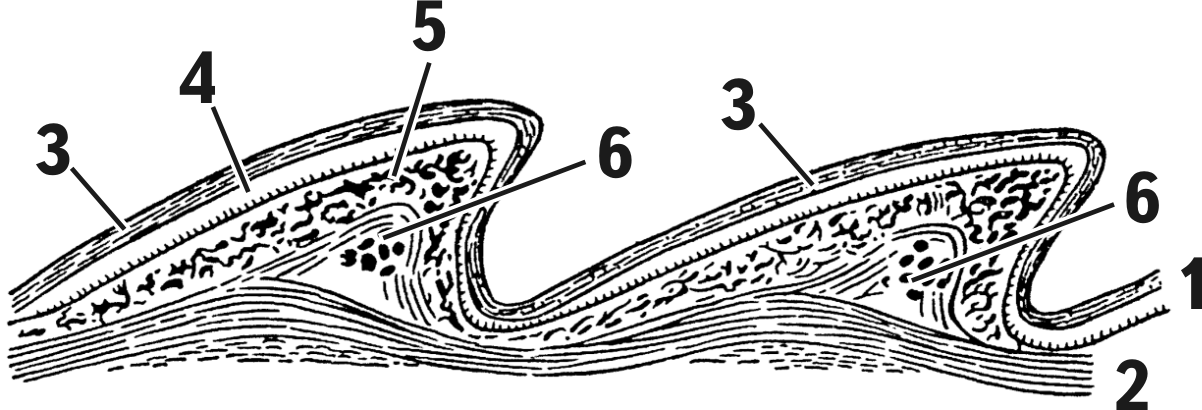

Подовжній розріз шкіри ящірки
1 — епідерміс; 2 — власне шкіра (коріум); 3 — роговий шар; 4 — мальпігієв шар; 5 — пігментні клітини; 6 — шкірні скостеніння

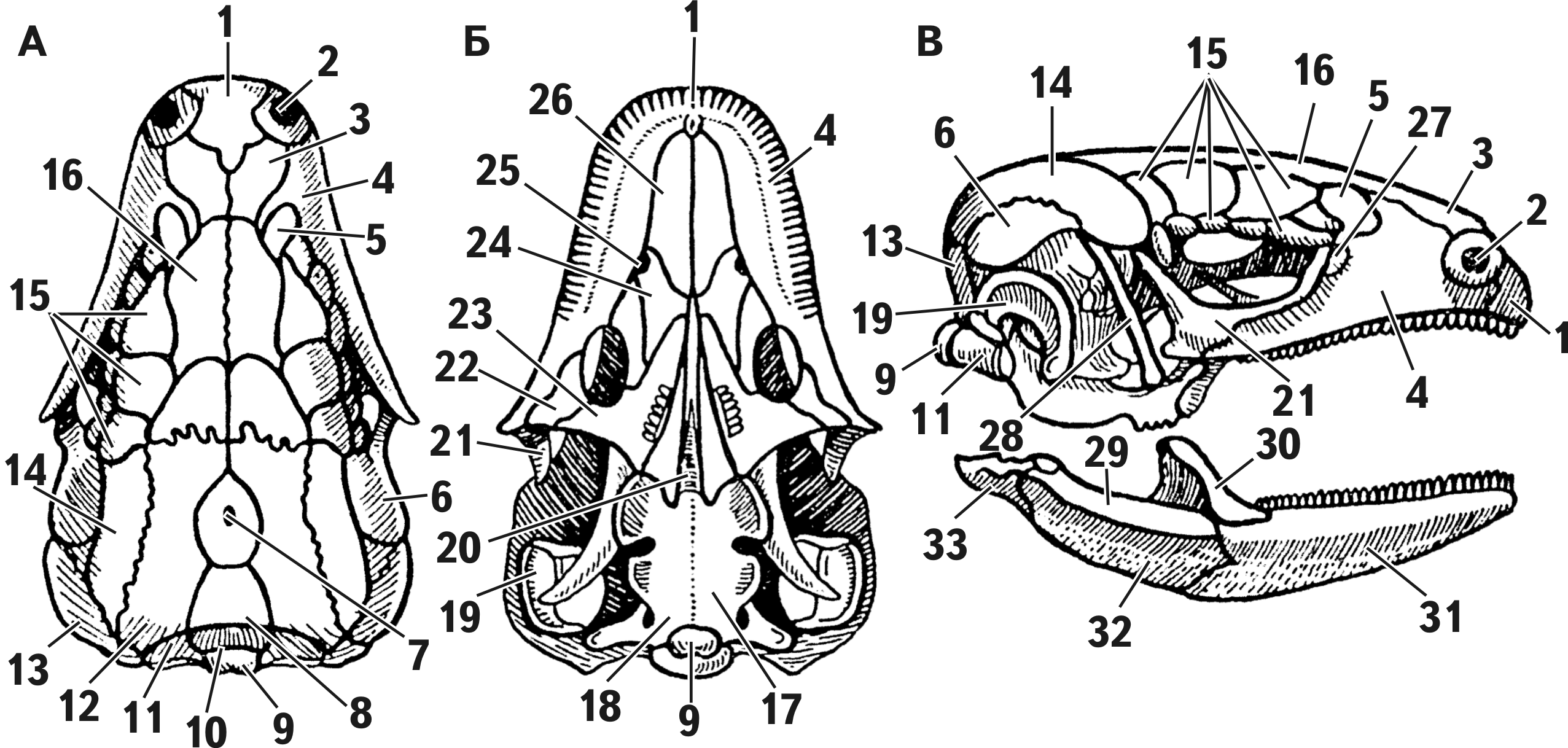

Череп ящірки: А — вид зверху; Б — вид знизу; В — вид збоку і нижня щелепа
1 — міжщелепна кістка; 2 — ніздря; 3 — носова кістка; 4 — верхньощелепна кістка; 5 — передлобова кістка; 6 — скронева кістка; 7 — отвір для тім’яного органа; 8 — верхня потилична кістка; 9 — потиличний відросток; 10 — потиличний отвір; 11 — бічна потилична кістка; 12 — тім’яна кістка; 13 — луската кістка; 14 — заочноямкова кістка; 15 — передочноямкові кістки; 16 — лобова кістка; 17 — основна клиноподібна кістка; 18 — основна потилична кістка; 19 — квадратна кістка; 20 — рудиментарний парасфеноїд; 21 — вилична кістка; 22 — поперечна кістка; 23 — крилоподібна кістка; 24 — піднебінна кістка; 25 — хоани; 26 — леміш; 27 — слізна кістка; 28 — стовпчаста кістка; 29 — надкутова кістка; 30 — вінцева кістка; 31 — зубна кістка; 32 — кутова кістка; 33 — зчленівна кістка

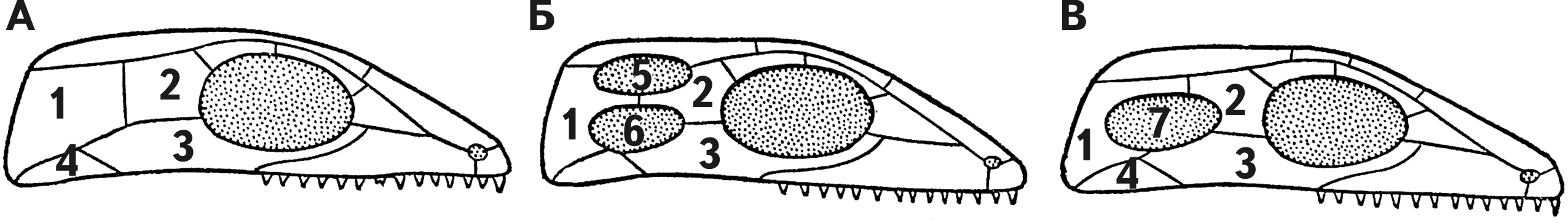

Схема еволюційних перетворень стегального черепа в плазунів
А — стегальний череп зі змінами, характерними анапсидам; Б — діапсидний череп з двома скроневими ямками; В — синапсидний череп з однією боковою скроневою ямкою

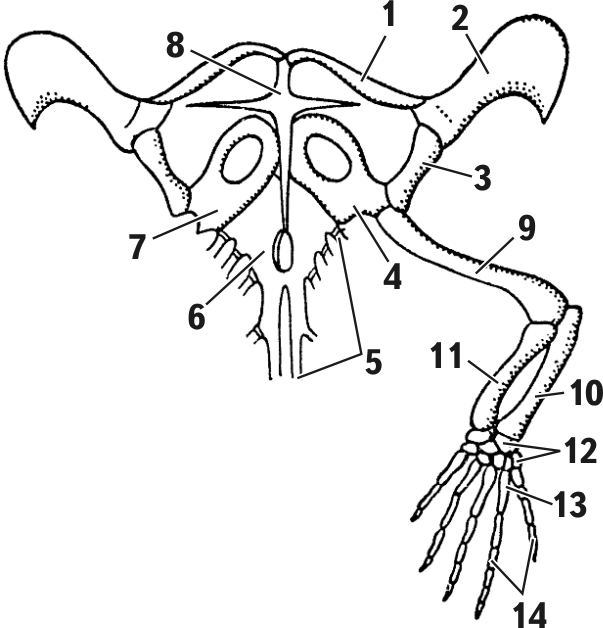

Плечовий пояс і передня кінцівка ящірки
1 — ключиця; 2 — надлопатковий хрящ; 3 — лопатка; 4 — коракоїд; 5 — ребра; 6 — груднина; 7 — прокоракоїдний хрящ; 8 — надгрудина; 9 — плече; 10 — ліктьова кістка; 11 — променева кістка; 12 — зап’ясток; 13 — п’ясток; 14 — фаланги пальців

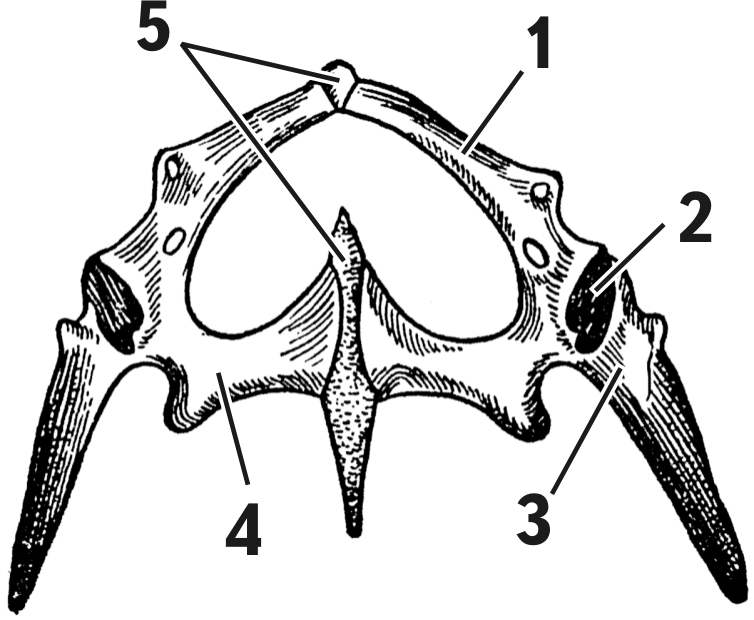

Тазовий пояс ящірки
1 — лобкова кістка; 2 — вертлюжна западина; 3 — клубова кістка; 4 — сіднична кістка 5 — симфіз

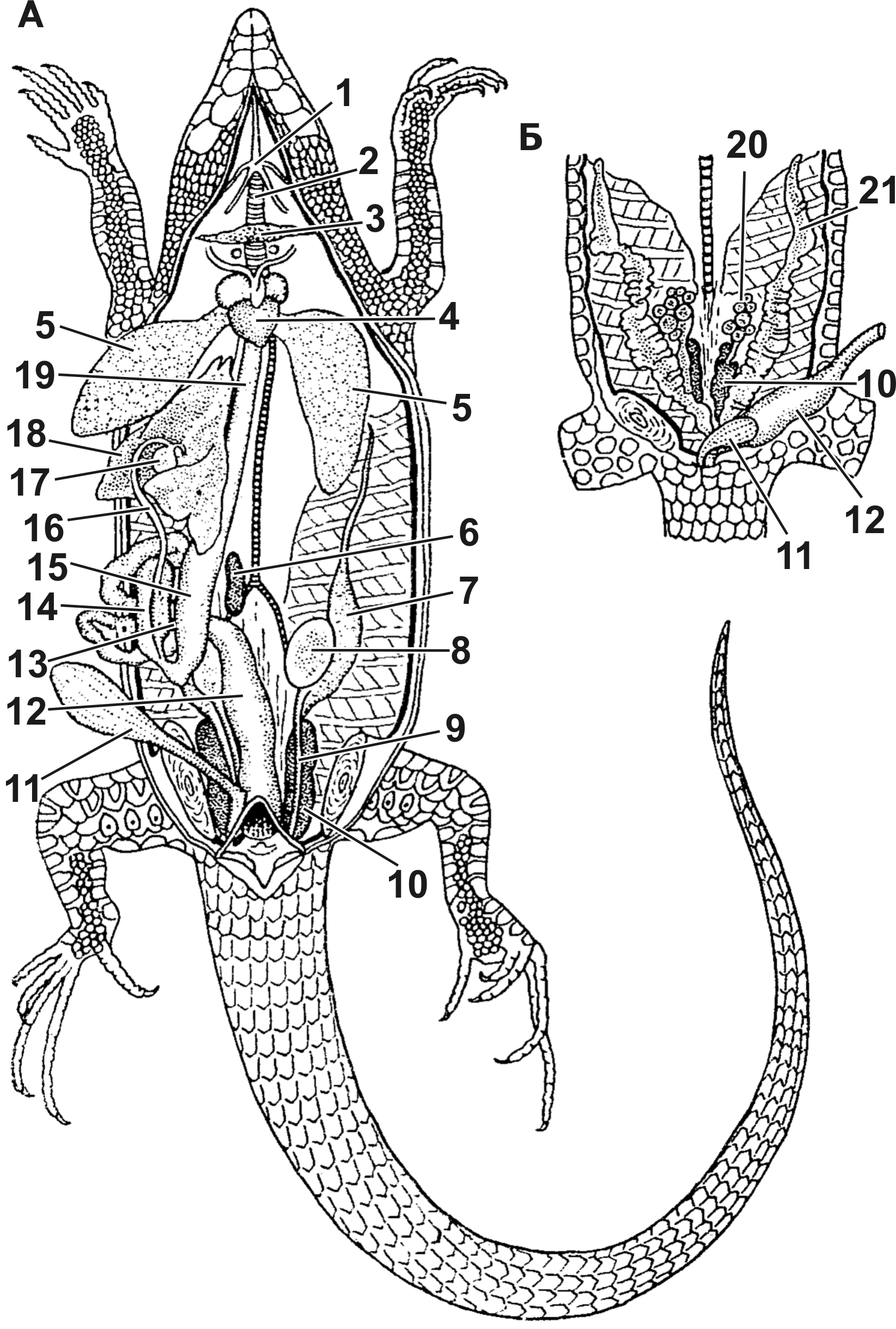

Розтята ящірка: А — самець; Б — самиця
1 — під’язикова кістка; 2 — трахея; 3 — щитоподібна залоза; 4 — серце; 5 – легеня; 6 — селезінка; 7 — додаток сім’яника; 8 — сім’яник;
9 — сім’япровід; 10 — нирка; 11 — сечовий міхур; 12 — товста кишка; 13 — підшлункова залоза; 14 — дванадцятипала кишка; 15 — шлунок; 16 — жовчний протік; 17 — жовчний міхур; 18 — печінка; 19 — стравохід;20 — яєчник; 21 — яйцепровід

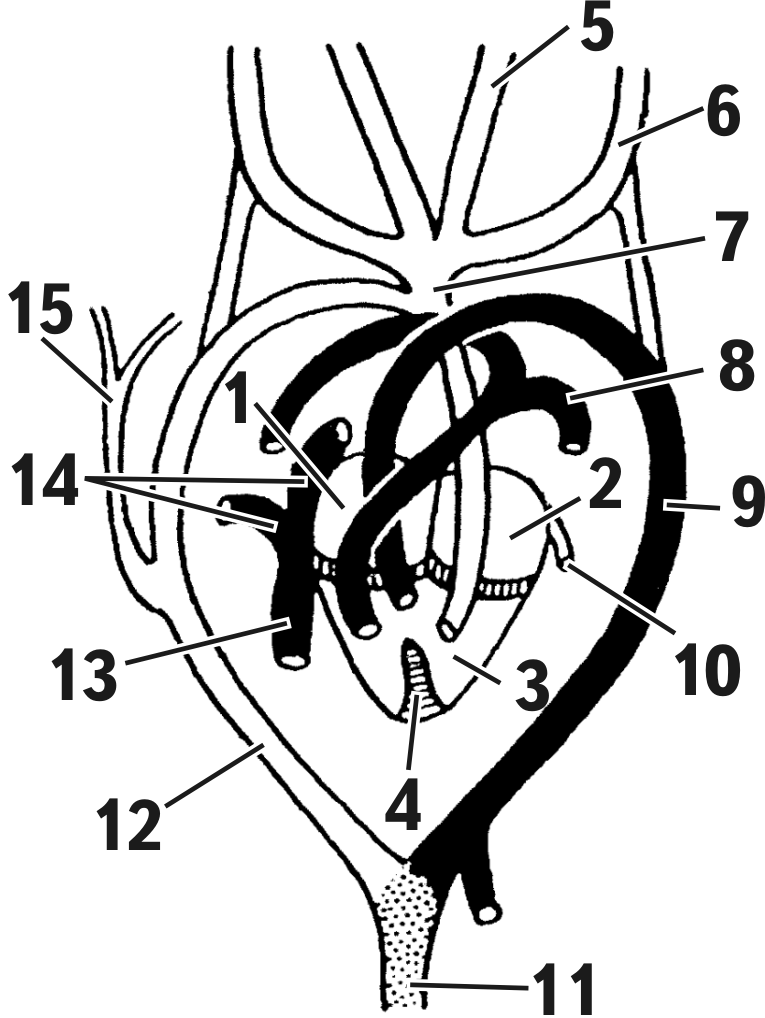

Серце й основні кровоносні судини ящірки
1 — праве передсердя; 2 — ліве передсердя; 3 — шлуночок; 4 — неповна перегородка в шлуночку; 5 — ліва внутрішня сонна артерія; 6— ліва зовнішня сонна артерія; 7 — загальний стовбур сонних артерій; 8 — легенева артерія; 9 — ліва дуга аорти; 10 — легенева вена; 11 — спинна аорта; 12 — права дуга аорти; 13 — задня порожниста вена; 14 — яремні вени; 15 — підключична артерія; світлі судини з артеріальною кров’ю, помічені крапками — зі змішаною кров’ю; чорні — з венозною кров’ю

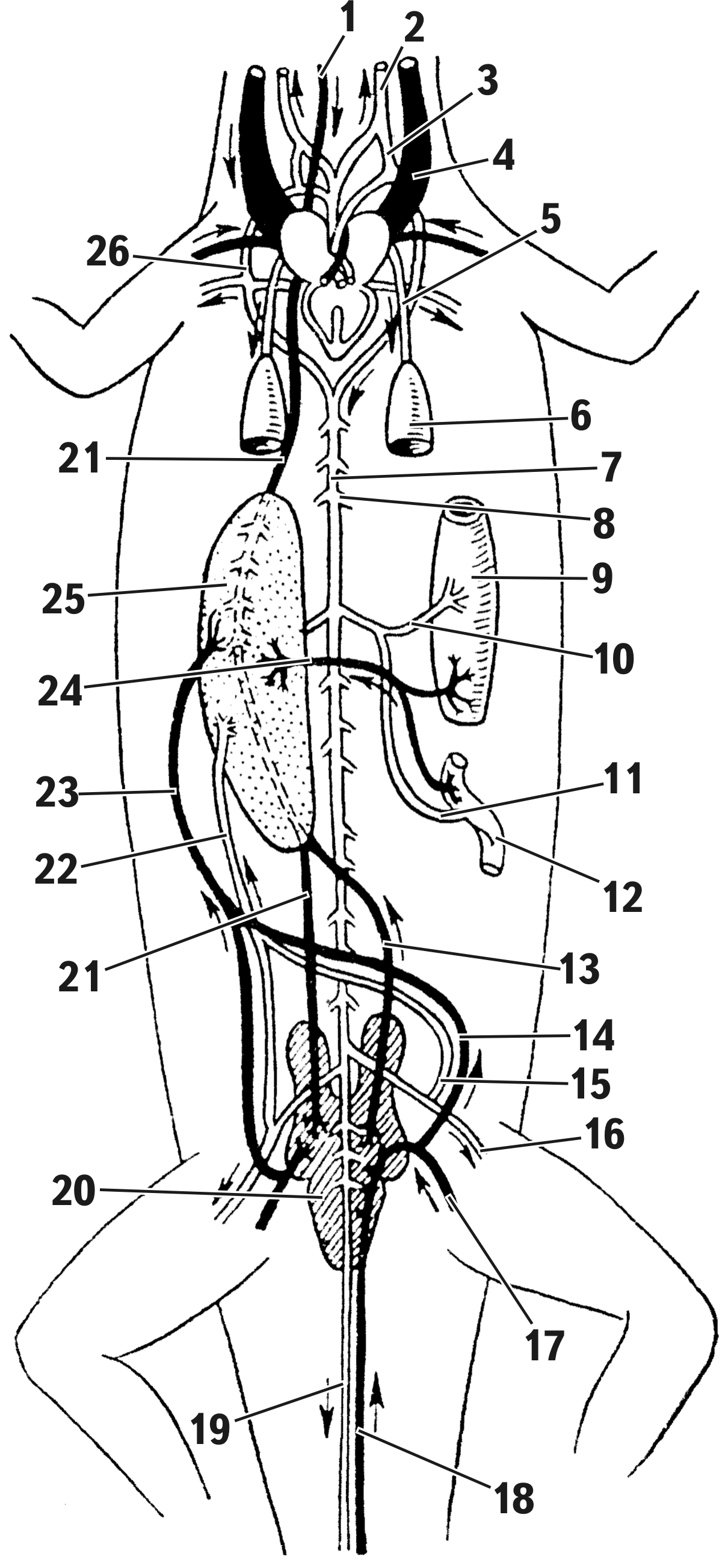

Кровоносна система ящірки
1 — головна вена; 2 — сонна артерія; 3 — сонна протока; 4 — яремна вена; 5 — легенева артерія; 6 — легеня; 7 — спинна аорта; 8 — міжхребетна артерія; 9 — частина шлунка; 10 — кишкова артерія; 11 — кишково-очеревинна артерія; 12 — тонкі кишки; 13 — ниркова вена; 14 — ліва тазова артерія; 15 — ліва тазова вена; 16 — артерія задньої кінцівки; 17 — вена задньої кінцівки; 18 — хвостова вена; 19 — хвостова артерія; 20 — нирка; 21 — задня порожниста вена; 22 — зовнішня очеревинна артерія; 23 — черевна вена; 24 — ворітна вена печінки; 25 – печінка; 26 м права дуга аорти; в чорний колір забарвлені вени

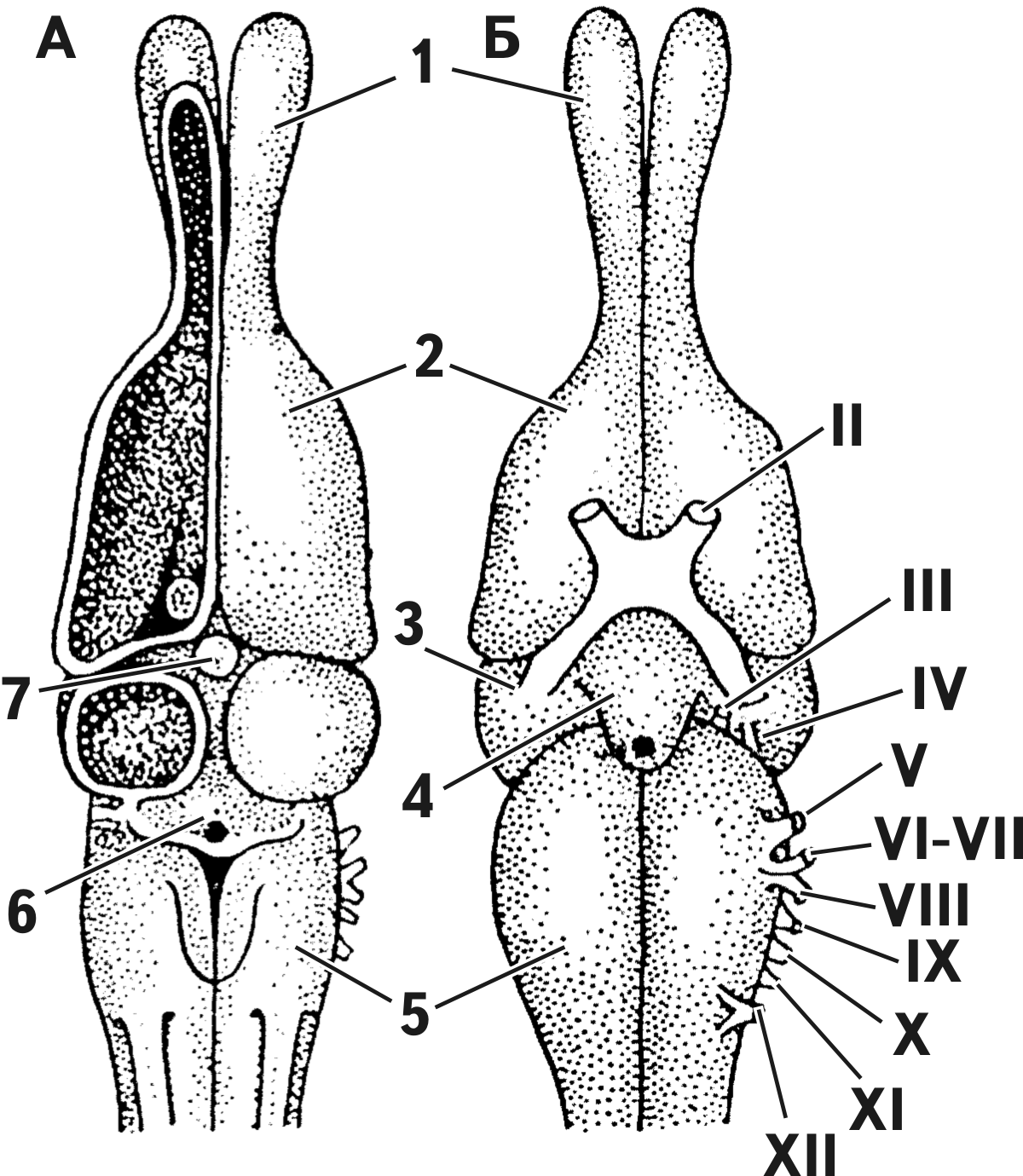

Головний мозок ящірки: А — вид зверху, Б — вид знизу
1 — нюхові частки; 2 — великі півкулі переднього мозку; 3 — середній мозок; 4 — гіпофіз; 5 — довгастий мозок; 6 — мозочок; 7 — епіфіз; римськими цифрами позначені черепно-мозкові нерви
