Порівняльна анатомія амфібій

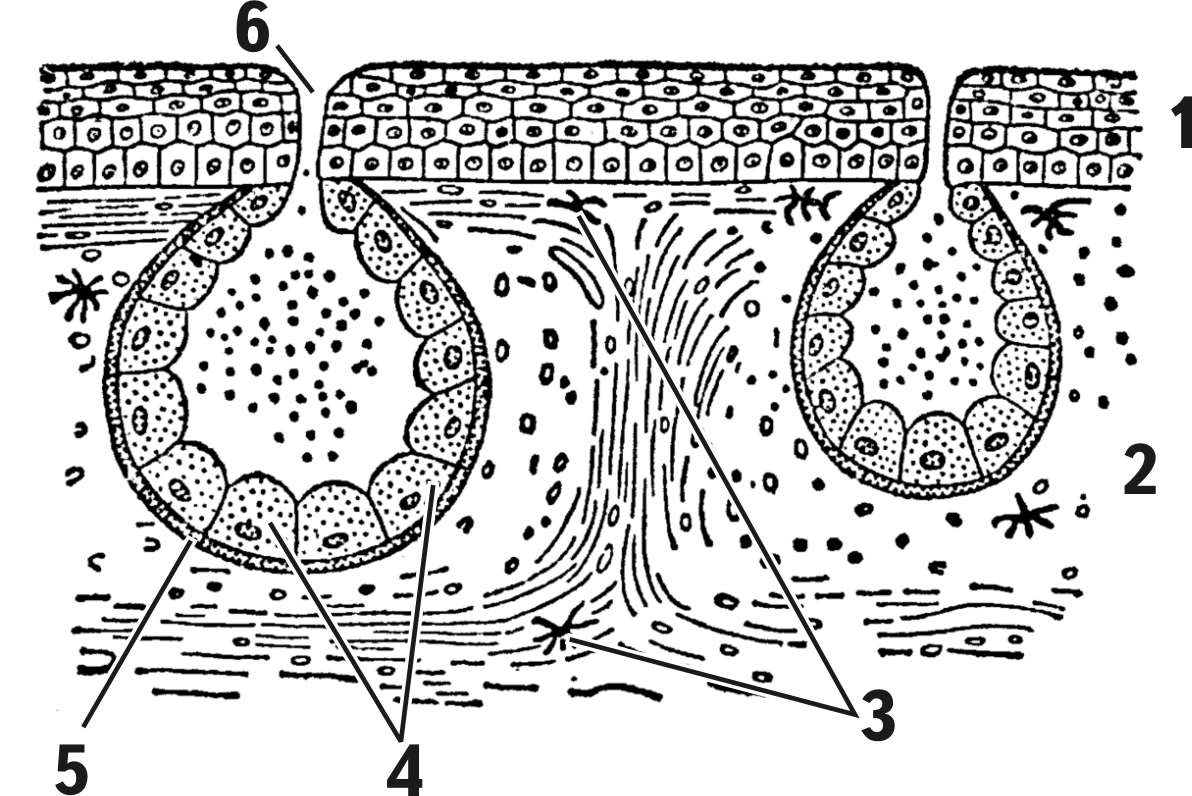

Схема розрізу через шкіру земноводних
1 – епідерміс; 2 – коріум; 3 – пігментні клітини; 4 – залозисті клітини; 5 – м’язова оболонка шкірної залози; 6 – вивідний протік залози

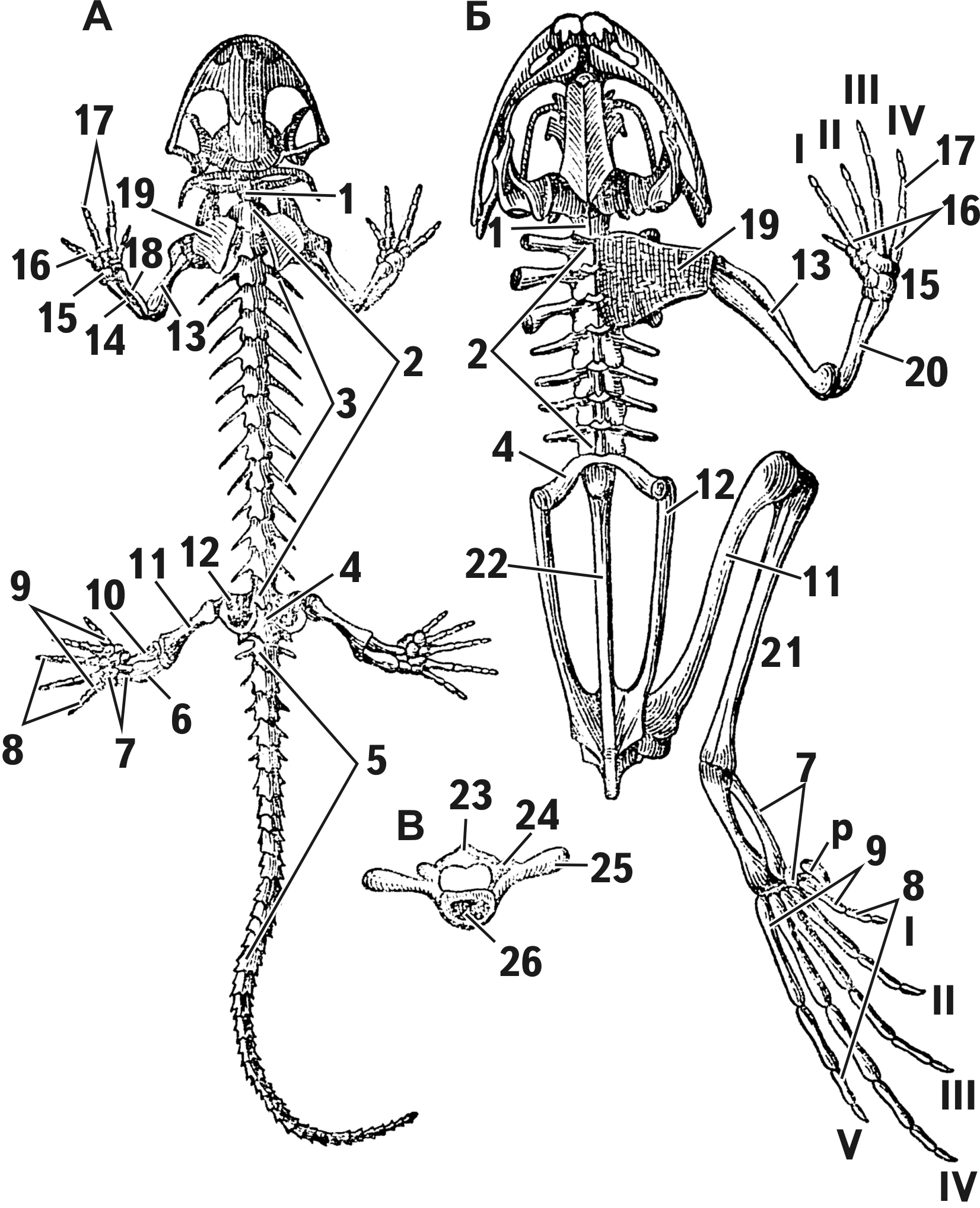

Будова скелету: А – саламандри; Б – жаби; В – тулубовий хребець жаби
1 – шийний хребець; 2 – тулубові хребці; 3 – ребра; 4 – крижовий хребець; 5 – хвостові хребці; 6 – мала гомілкова кістка; 7 – передплесно; 8 – фаланги пальців; 9 – плесно; 10 – велика гомілкова кістка; 11 – стегно; 12 – клубові кістки тазового поясу; 13 – плече; 14 – ліктьова кістка; 15 – зап’ясток; 16 – п’ясток; 17 – фаланги пальців; 18 – променева кістка; 19 – пояс передніх кінцівок; 20 – зрощені променева та ліктьова кістки; 21 – зрощені мала та велика гомілкові кістки; 22 – уростиль; 23 – верхня дуга із остистим відростком; 24 – зчленівний відросток; 25 – поперечний відросток; 26 – тіло хребця; I – V – нумерація пальців; р – рудимент передпальця

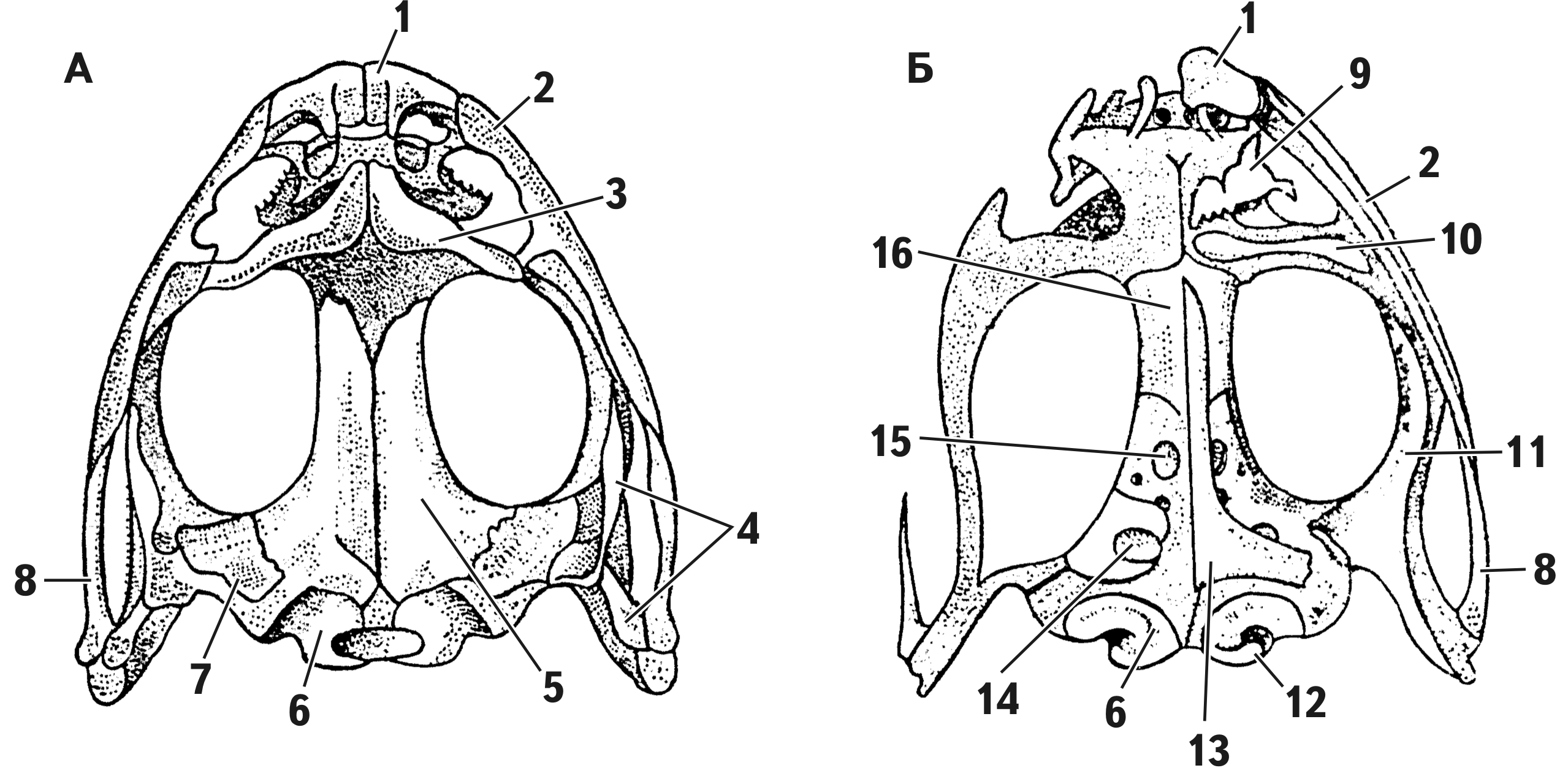

Череп жаби: А – зверху; Б – знизу
1 – міжщелепна кістка; 2 – верхньощелепна кістка; 3 – носова кістка; 4 – лускова кістка; 5 – лобно-тім’яна кістка; 6 – бічна потилична кістка; 7 – передньослухова кістка; 8 – квадратно-вилична кістка; 9 – леміш; 10 – піднебінна кістка; 11 – крилоподібна кістка; 12 – потиличний відросток; 13 – парасфеноїд; 14 – отвір для виходу трійчастого нерва; 15 – отвір для виходу зорового нерва; 16 – клиноподібно-нюхова кістка; на правому рисунку покривні кістки з одного боку видалені

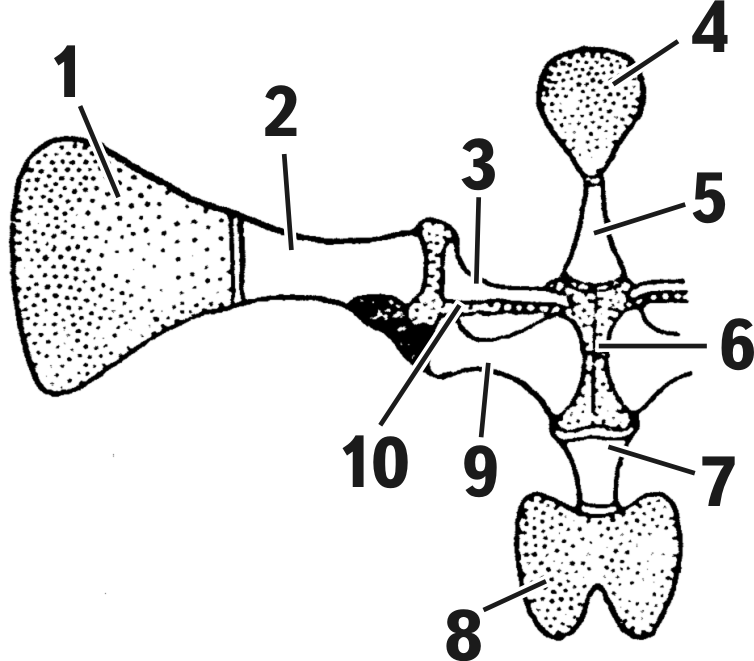

Плечовий пояс жаби з черевної сторони (права частина, лопатка випростана)
1 – надлопатковий хрящ; 2 – лопатка; 3 – ключиця; 4 – хрящова частина передгрудини; 5 – передгрудина; 6 – надкоракоїдний хрящ; 7 – грудина; 8 – хрящова частина грудини; 9 – коракоїд; 10 – прокоракоїд; хрящ помічений крапками

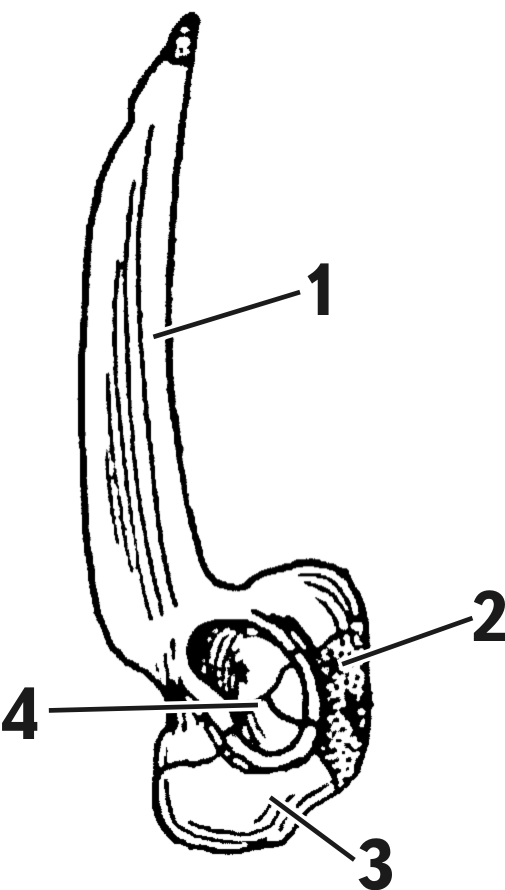

Тазовий пояс жаби збоку
1 – клубова кістка; 2 – лобковий хрящ; 3 – сіднична кістка; 4 – вертлюжна западина

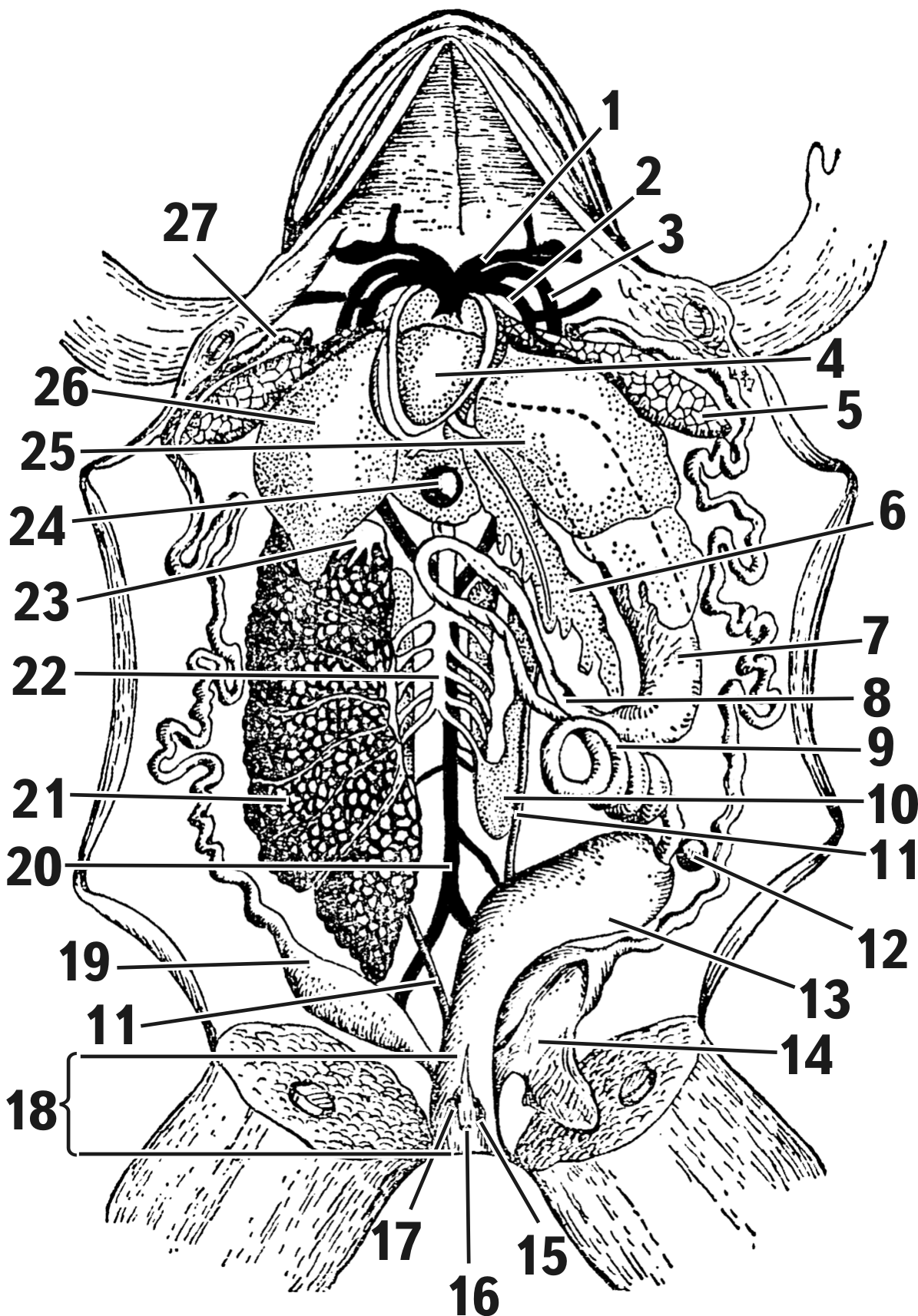

Розтята самка трав’яної жаби
1 – загальна сонна артерія; 2 – шкірно-легенева артерія; 3 – ліва дуга аорти; 4 – серце; 5 – легеня; 6 – підшлункова залоза; 7 – шлунок; 8 – дванадцятипала кишка; 9 – тонка кишка; 10 – нирка; 11 – сечовід; 12 – селезінка; 13 – пряма кишка; 14 – сечовий міхур; 15 – отвір сечового міхура; 16 – парні отвори сечоводів у клоаці; 17 – отвір яйцепроводу в клоаці; 18 – клоака (розтята); 19 – маточний відділ яйцепроводу; 20 – спинна аорта; 21 – правий яєчник (лівий видалений); 22 – задня порожниста вена; 23 – жирове тіло; 24 – жовчний міхур у центральній лопаті печінки; 25 – ліва лопать печінки; 26 – права лопать печінки; 27 – правий яйцепровід

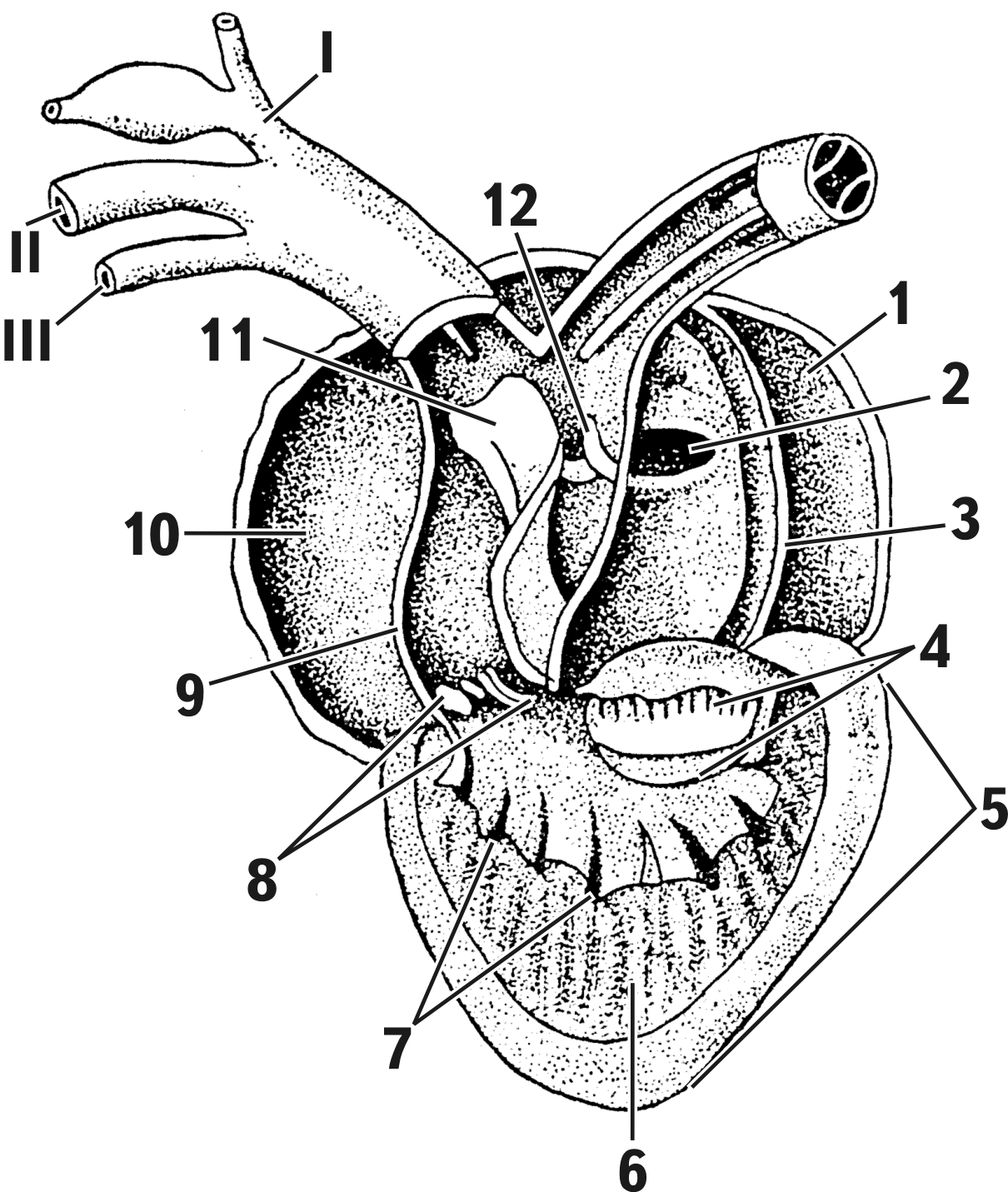

Розтяте серце жаби з черевної сторони
I – сонна дуга загального артеріального стовбура; II – дуга аорти; III – легенево-шкірна дуга; 1 – ліве передсердя; 2 – отвір із венозного синуса в праве передсердя; 3 – перегородка між передсердями; 4 – два клапани в загальному отворі з передсердь у шлуночок; 5 – шлуночок; 6 – його м’язова стінка; 7 – кишенеподібні заглиблення у стінці шлуночка; 8 – клапани артеріального конуса; 9 – стінка
артеріального конуса; 10 – праве передсердя; 11 – спіральна перегородка; 12 – клапани черевної аорти

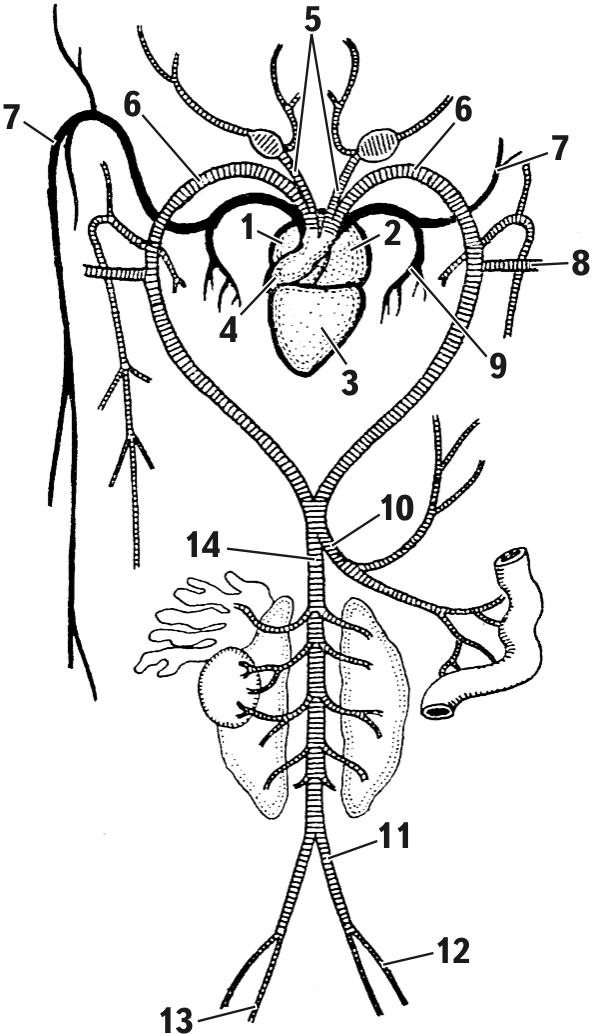

Артеріальна частина кровоносної системи жаби
1 – праве передсердя; 2 – ліве передсердя; 3 – шлуночок; 4 – артеріальний конус; 5 – сонні артерії; 6 – системні дуги аорти; 7 – шкірна артерія; 8 – підключична артерія; 9 – легенева артерія; 10 – кишково-брижова артерія; 11 – стегнова артерія; 12 – клубова артерія; 13 – сіднична артерія; 14 – спинна аорта; в чорний колір забарвлені артерії з венозною кров’ю, заштриховані артерії з артеріальною та змішаною кров’ю

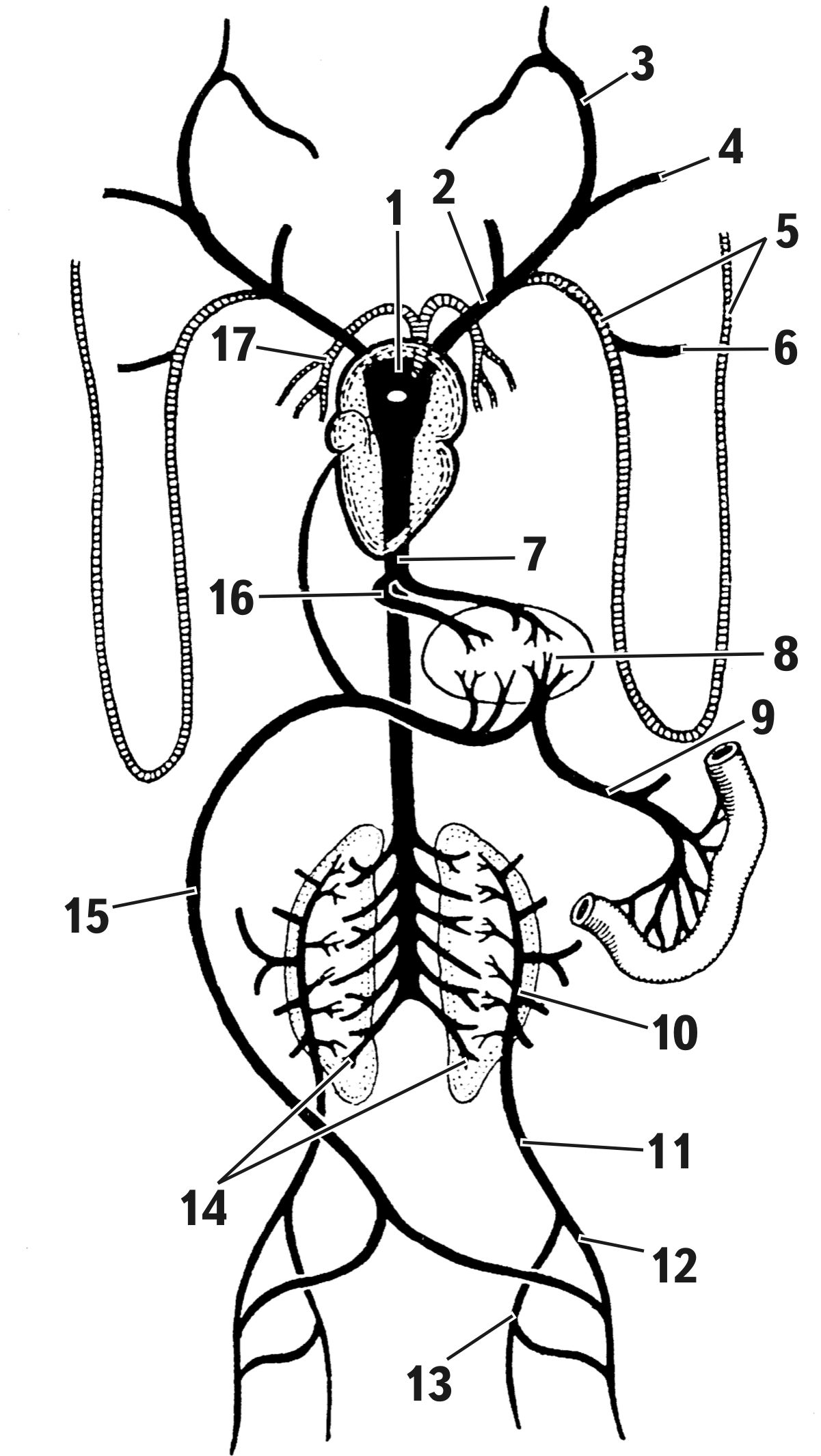

Венозна частина кровоносної системи жаби
1 – венозний синус (показаний так, ніби він просвічується крізь контури серця); 2 – передня порожниста вена; 3 – внутрішня яремна вена; 4 – зовнішня яремна вена; 5 – велика шкірна вена; 6 – підключична вена; 7 – задня порожниста вена; 8 – ворітна система печінки; 9 – підкишкова вена; 10 – ворітна система нирок; 11 – клубова вена; 12 – стегнова вена; 13 – сіднична вена; 14 – нирки; 15 – черевна вена; 16 – печінкова вена; 17 – легенева вена; заштриховані вени з артеріальною кров’ю

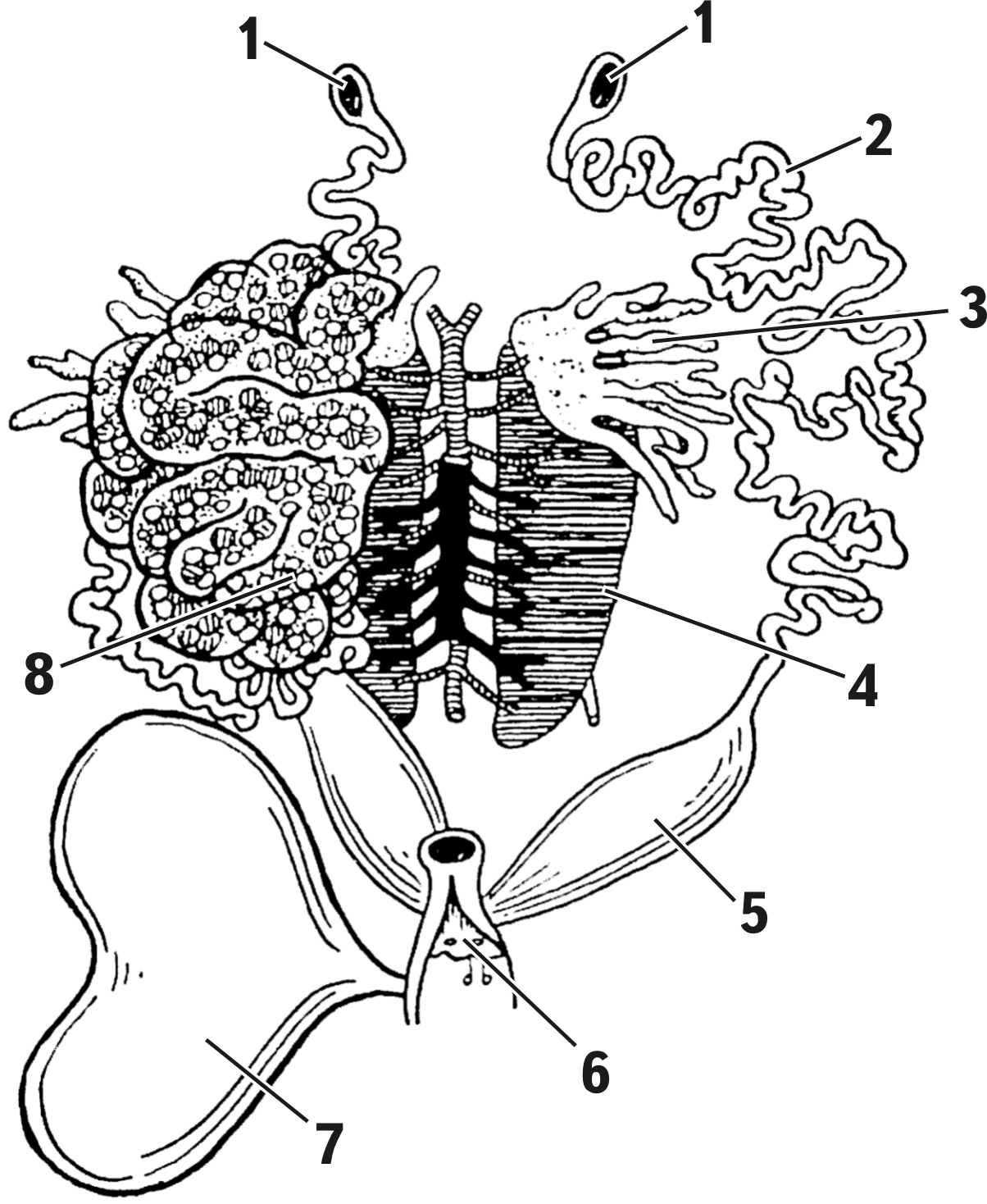

Сечостатеві органи самки жаби
1 – лійка яйцепроводу; 2 – яйцепровід; 3 – жирове тіло; 4 – нирка; 5 – маточний відділ яйцепроводу; 6 – клоака; 7 – сечовий міхур; 8 – правий яєчник

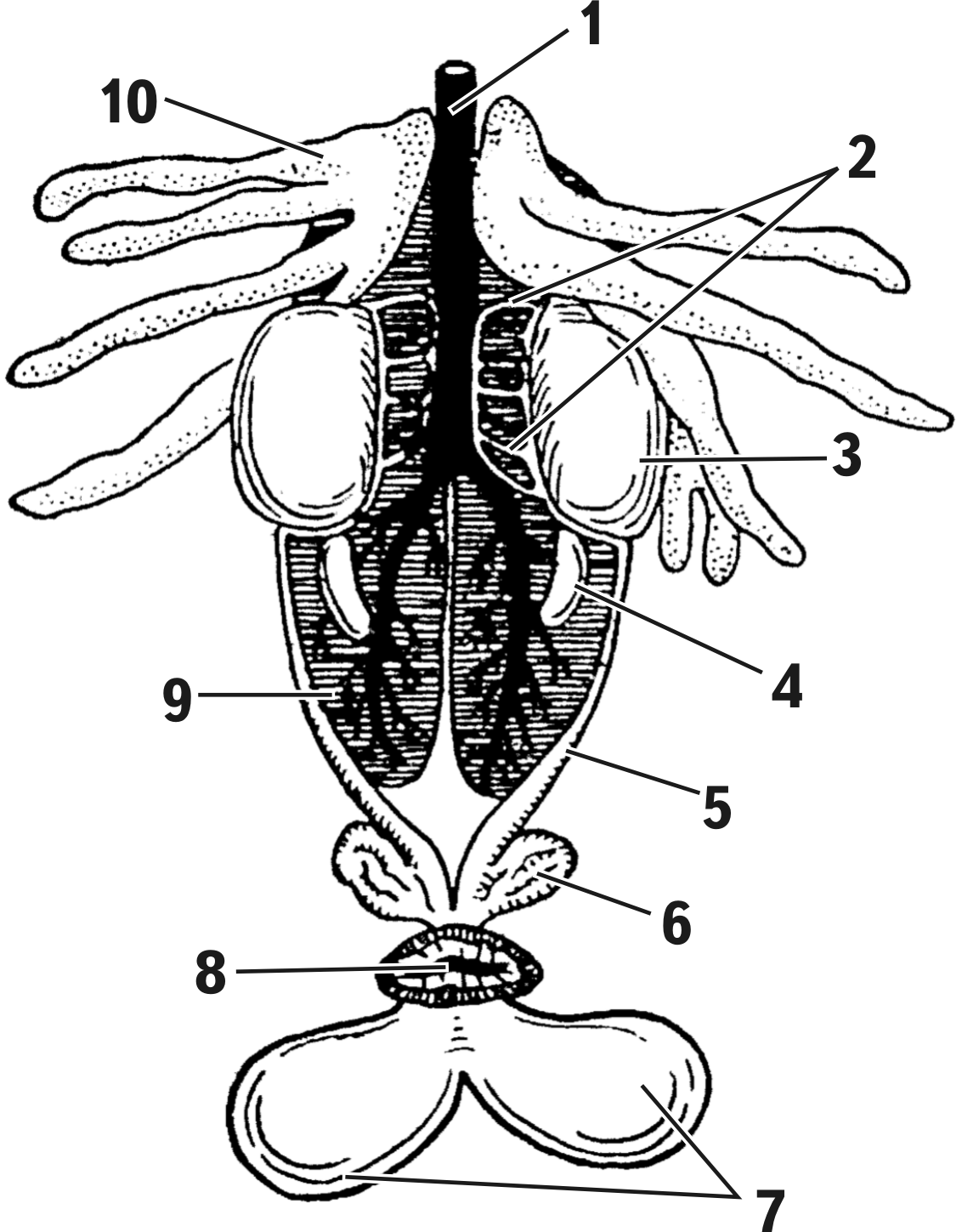

Сечостатеві органи самця жаби
1 – задня порожниста вена; 2 – сім’явиносні канали; 3 – сім’яник; 4 – надниркова залова; 5 – сечовід; 6 – сім’яний пухирець; 7 – сечовий
міхур; 8 – клоака; 9 – нирка; 10 – жирове тіло

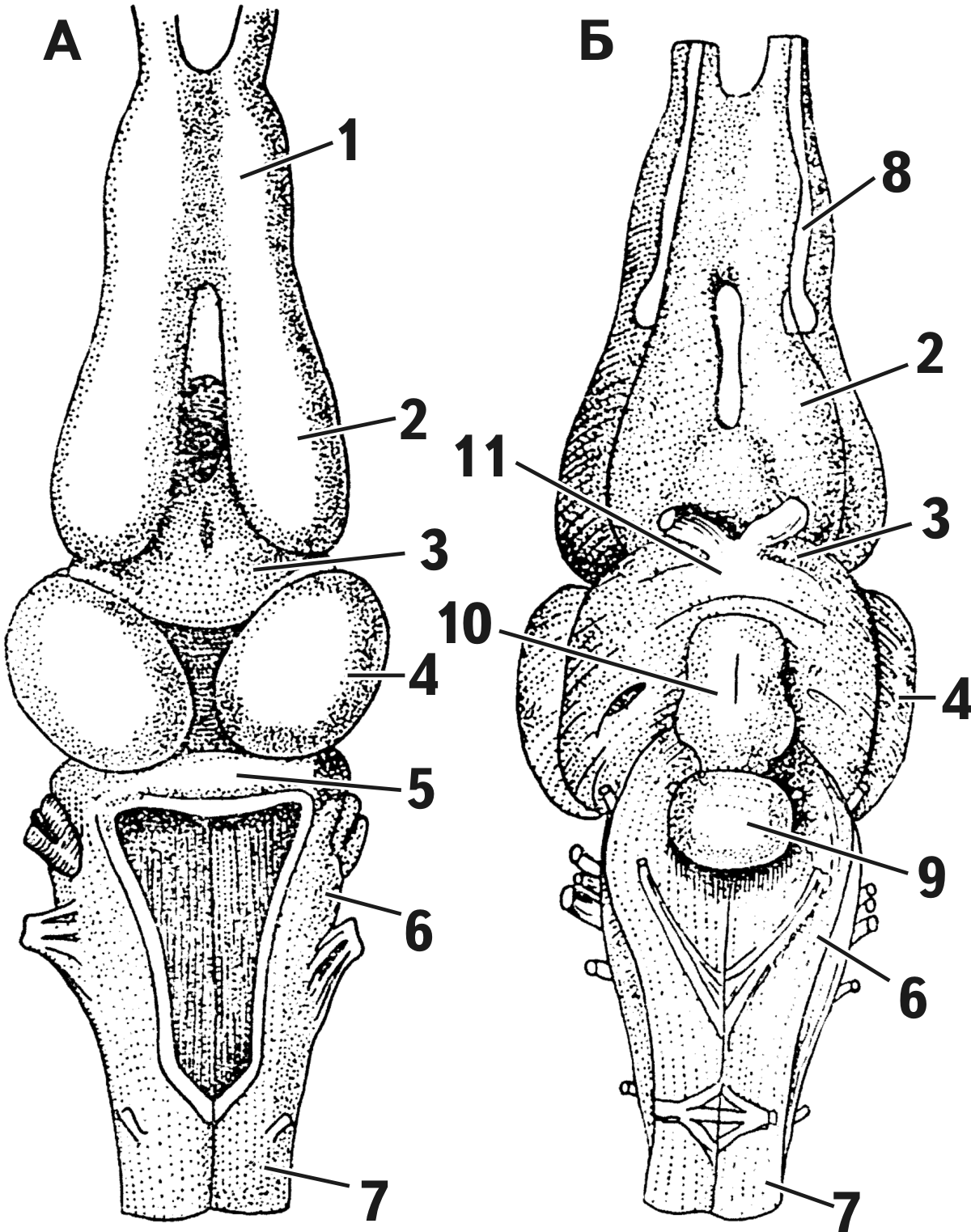

Головний мозок жаби: А – зверху; Б – знизу
1 – нюхова частка; 2 – великі півкулі переднього мозку; 3 – проміжний мозок; 4 – середній мозок; 5 – мозочок; 6 – довгастий мозок; 7 – спинний мозок; 8 – нюховий нерв; 9 – гіпофіз; 10 – лійка; 11 – зорова хіазма

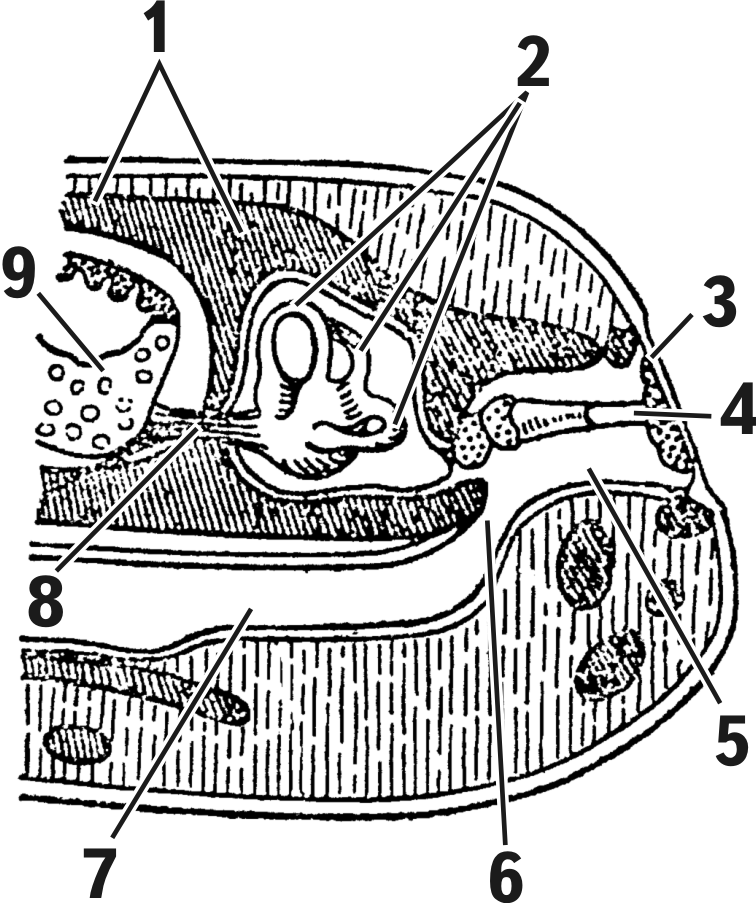

Схема поперечного розрізу голови жаби в області вуха
1 – мозкова коробка; 2 – півколові канали в капсулі внутрішнього вуха; 3 – барабанна перетинка; 4 – стремінце; 5 – порожнина середнього вуха; 6 – євстахієва труба; 7 – глотка
