Практика#02. Міноги

IV. Amphibia sensu lato
V. Reptilia sensu lato
VI. Клас Aves
VII. Клас Mammalia

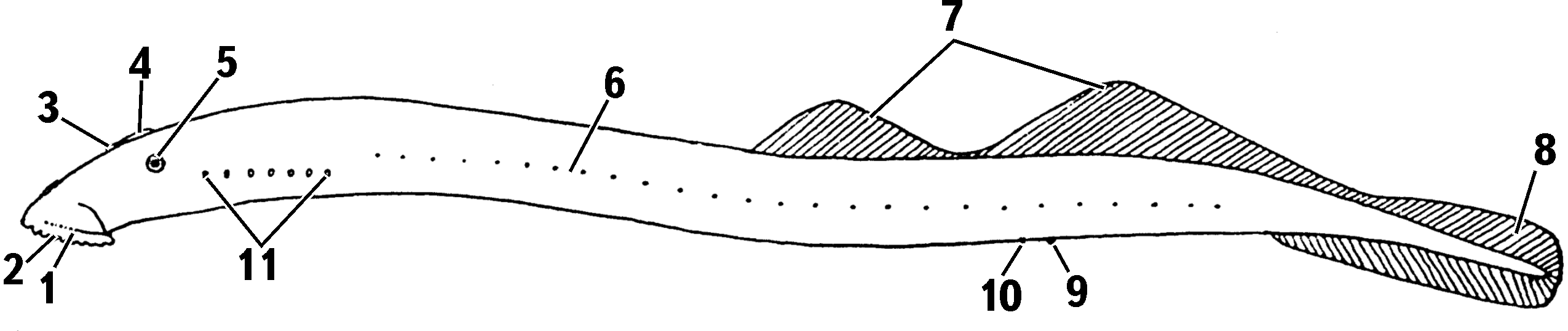

Зовнішній вигляд міноги
1 – присмоктувальна лійка; 2 – шкірні складки; 3 – ніздря; 4 – тім’яний орган; 5 – око; 6 – бічна лінія; 7 – спинні плавці; 8 – хвостовий плавець; 9 – сечостатевий сосочок; 10 – анальний отвір; 11 – зовнішні зяброві отвори

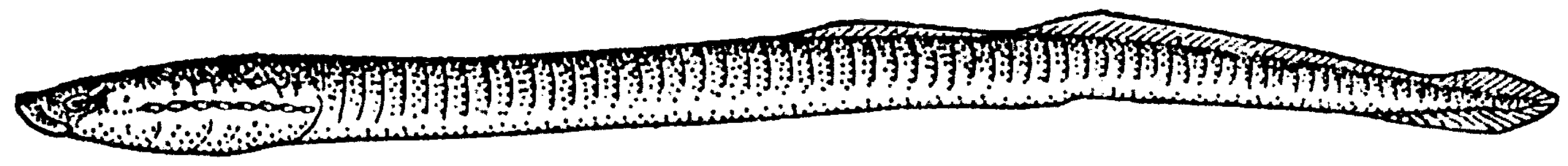

Личинка міноги – піскорийка

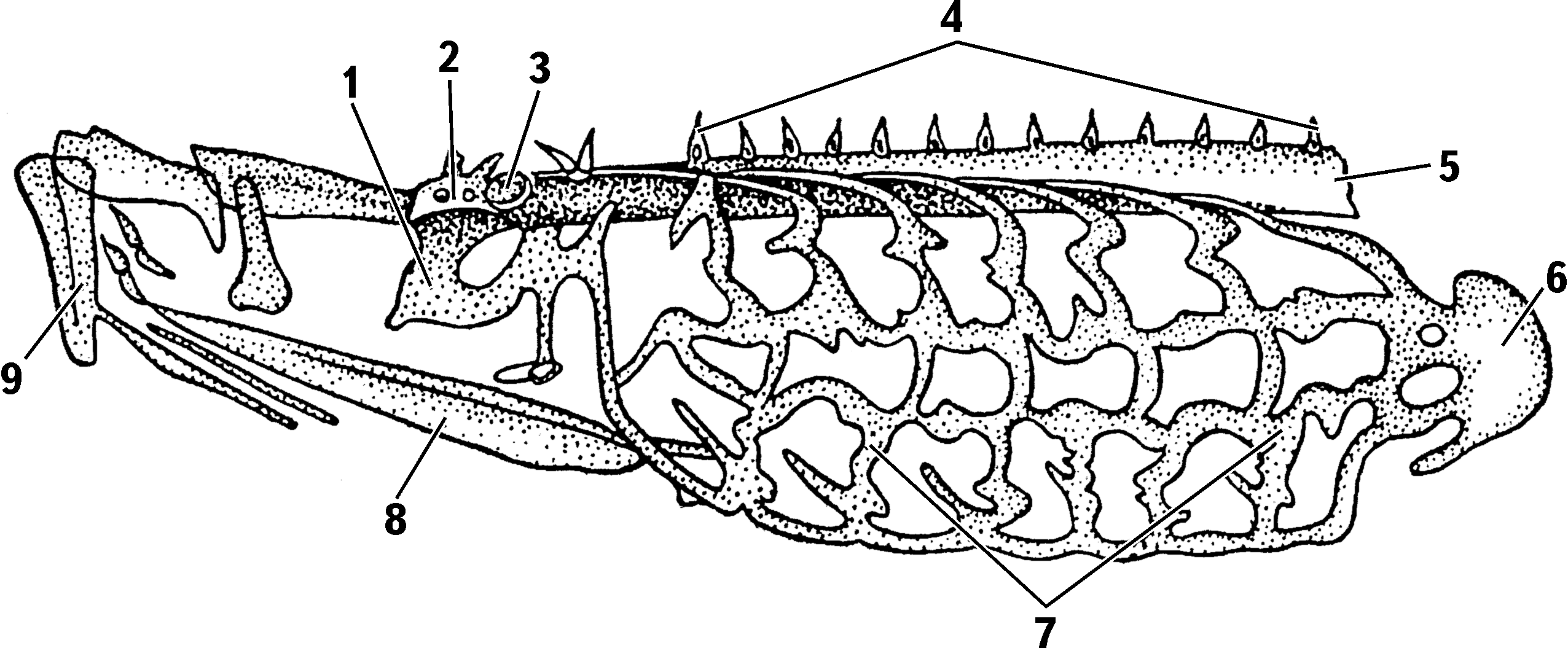

Череп та скелет зябрового апарату міноги
1 – під’язикова дуга; 2 – нюхова капсула; 3 – слухова капсула; 4 – зачатки верхніх дуг хребців; 5 – хорда; 6 – навколосерцевий хрящ; 7 – зяброві дужки; 8 – під’язикова хрящова пластинка; 9 – скелет присмоктувальної лійки

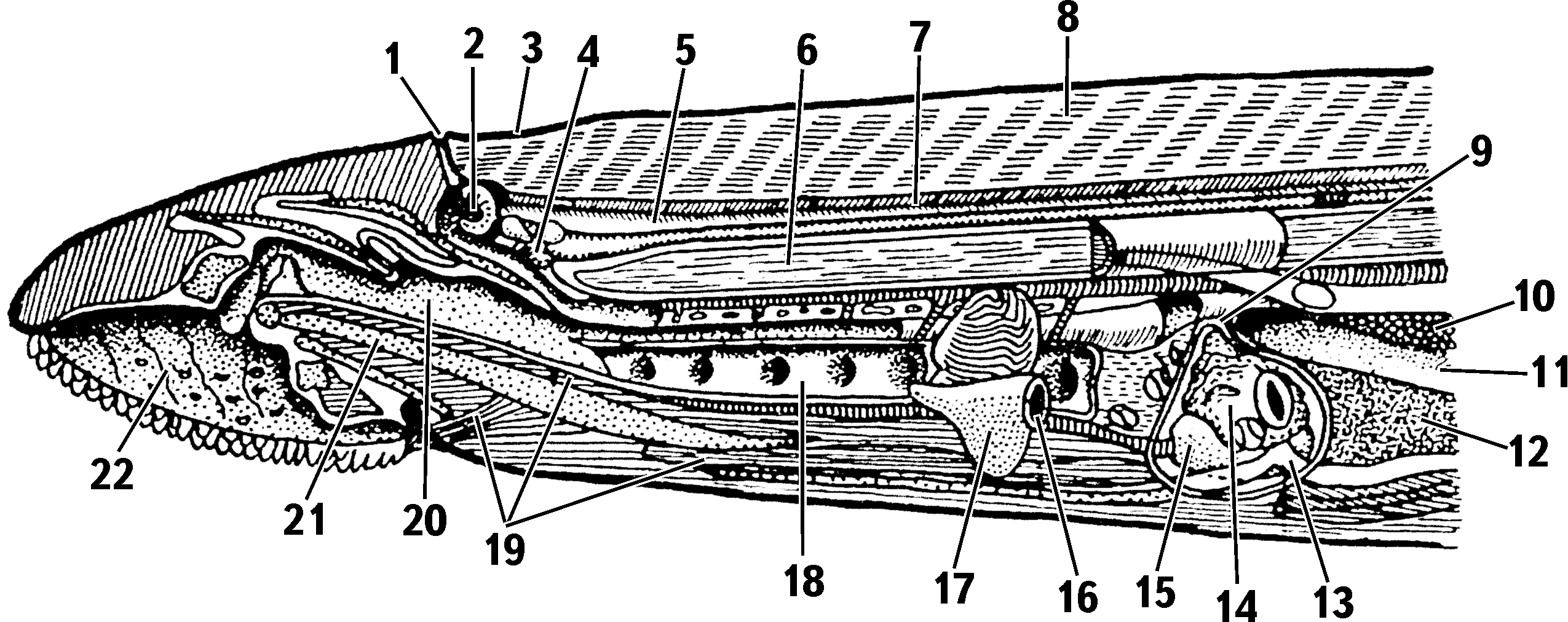

Розтята мінога
1 – непарна ніздря; 2 – нюхова капсула; 3 – загальні покриви; 4 – головний мозок; 5 – спинномозковий канал; 6 – хорда; 7 – тяж волокнистої тканини; 8 – спинні м’язи; 9 – навколосерцева сумка; 10 – яєчник; 11 – кишечник; 12 – печінка; 13 – венозний синус; 14 – передсердя; 15 – шлуночок; 16 – зовнішній зябровий отвір; 17 – зябровий мішок із розтятою верхньою частиною; 18 – дихальна трубка; 19 – мускулатура язика; 20 – ротова порожнина;21 – під’язикова пластина; 22 – ротова лійка

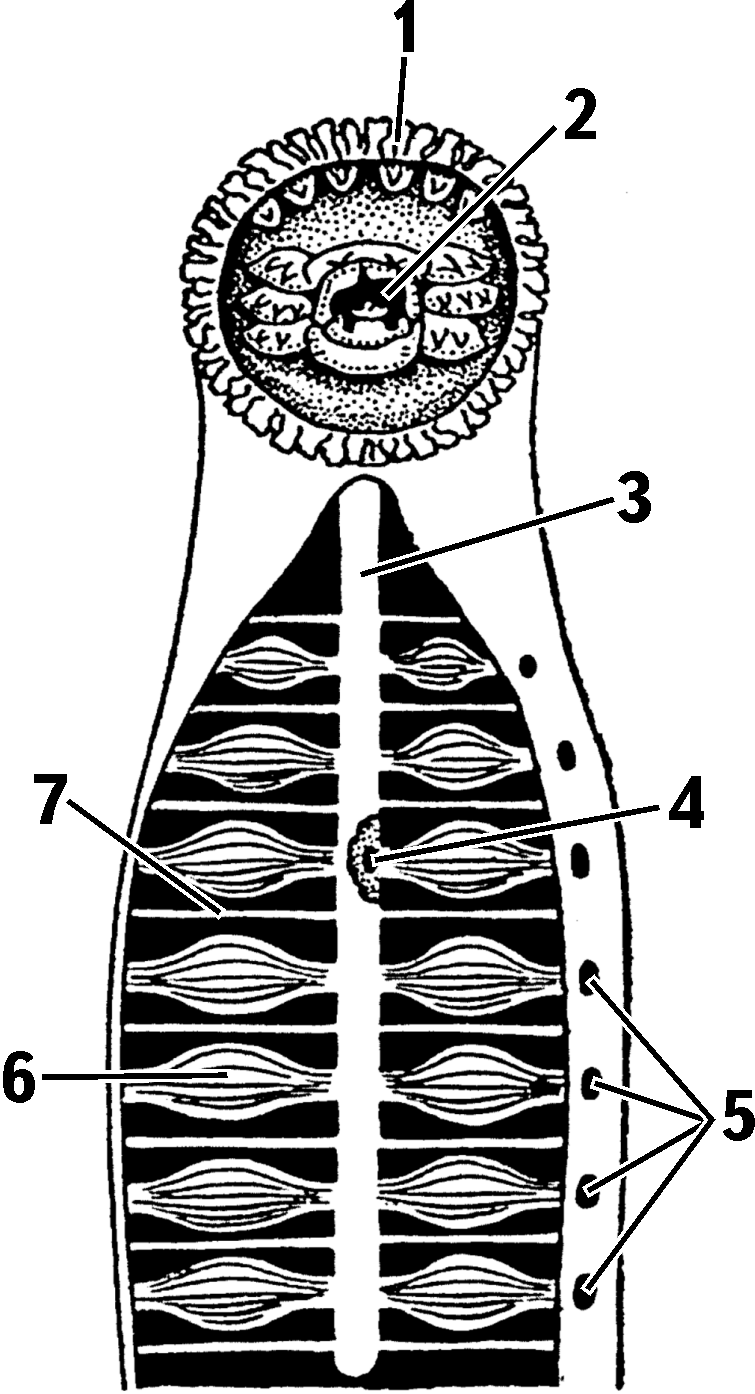

Ротова лійка та зябровий апарат міноги
1 – шкірні складки; 2 – ротовий отвір; 3 – дихальна трубка; 4 – внутрішній зябровий отвір; 5 – зовнішні зяброві отвори; 6 – зябровий мішок; 7 – міжзяброва перегородка

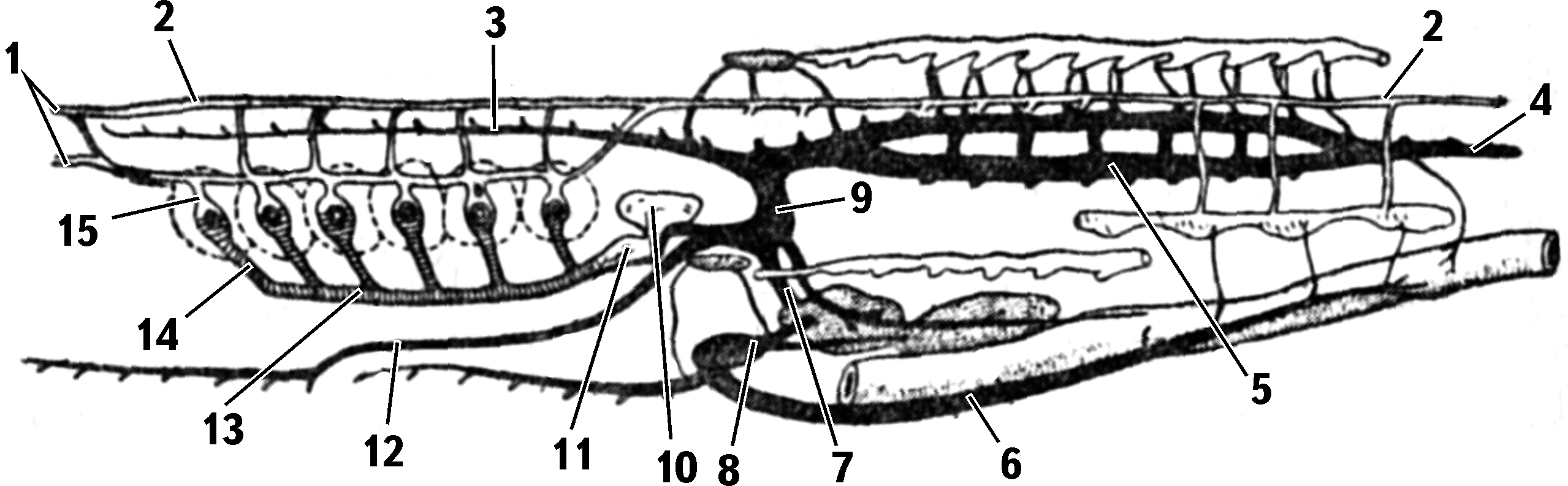

Кровоносна система круглоротих
1 – сонні артерії; 2 – спинна аорта; 3 – передня кардинальна вена; 4 – хвостова вена; 5 – задня кардинальна вена; 6 – підкишкова вена; 7 – печінкова вена; 8 – ворітна вена печінки; 9 – венозний синус; 10 – передсердя; 11 – шлуночок; 12 – нижня яремна вена; 13 – черевна аорта; 14 – приносні зяброві артерії; 15 – виносні зяброві артерії (вени забарвлені в чорний колір, артерії – в білий або заштриховані)

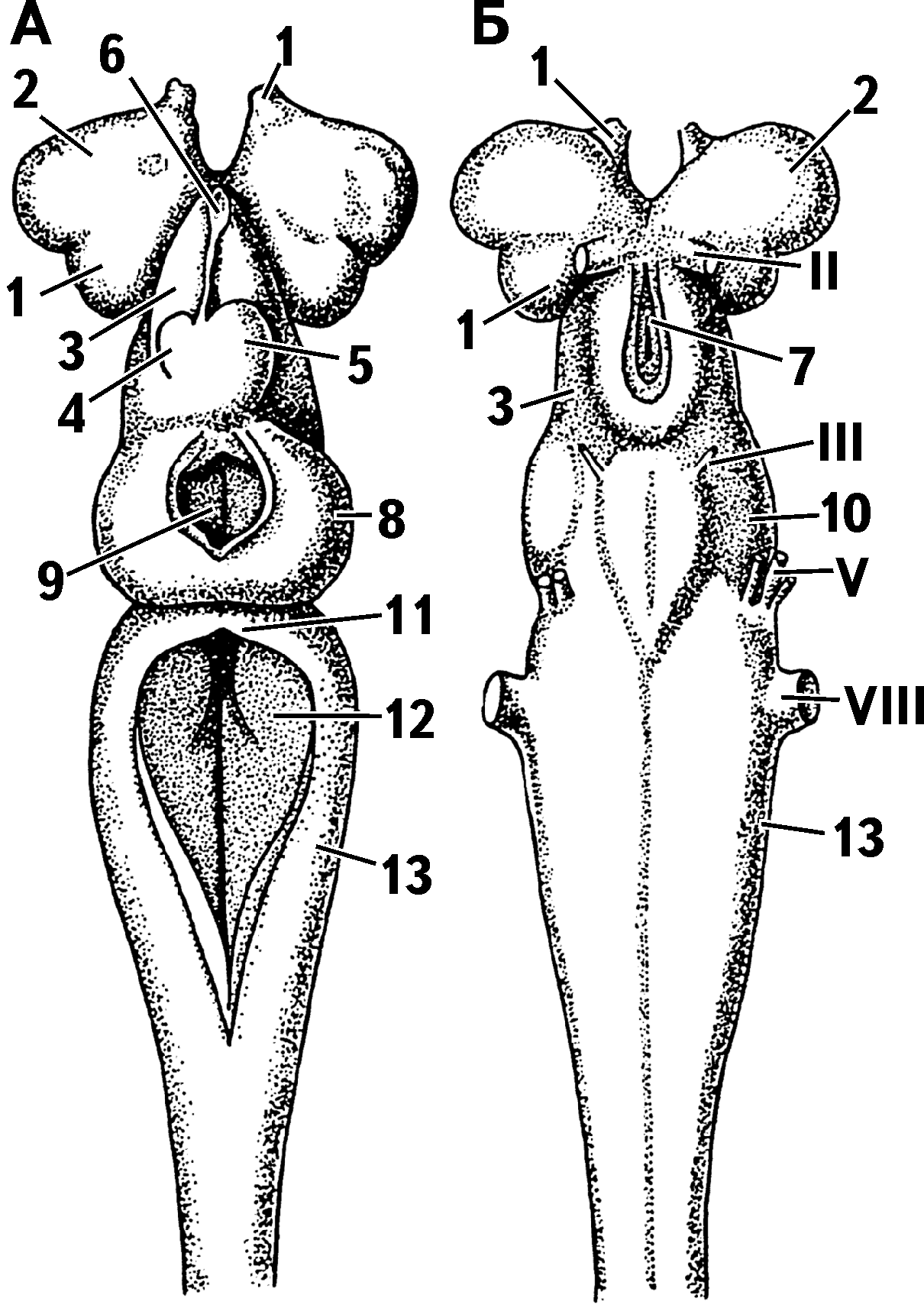

Головний мозок міноги: А – зверху; Б – знизу
1 – великі півкулі переднього мозку; 2 – нюхові частки; 3 – проміжний мозок; 4–5 – лівий та правий габенулярні ганглії; 6 – тім’яний орган, який прикриває епіфіз; 7 – мозкова лійка; 8 – зорові частки середнього мозку; 9 – отвір у даху середнього мозку; 10 – дно середнього мозку; 11 – зачатковий мозочок; 12 – ромбоподібна ямка; 13 – довгастий мозок (римськими цифрами позначені черепно-мозкові нерви)
