III. Pisces-03. Практика#03. Порівняльна анатомія хрящових риб










Дмитро Шабанов, Марина Кравченко.
Online-курс зоології хребетних (у стані редагування)



I. Vertebrates Zoology
II. Архаїчні групи: Acraniata, Tunicata, Agnatha
III. Pisces

Практика#щ3. Порівняльна анатомія хрящових риб

IV. Amphibia sensu lato
V. Reptilia sensu lato
VI. Клас Aves
VII. Клас Mammalia

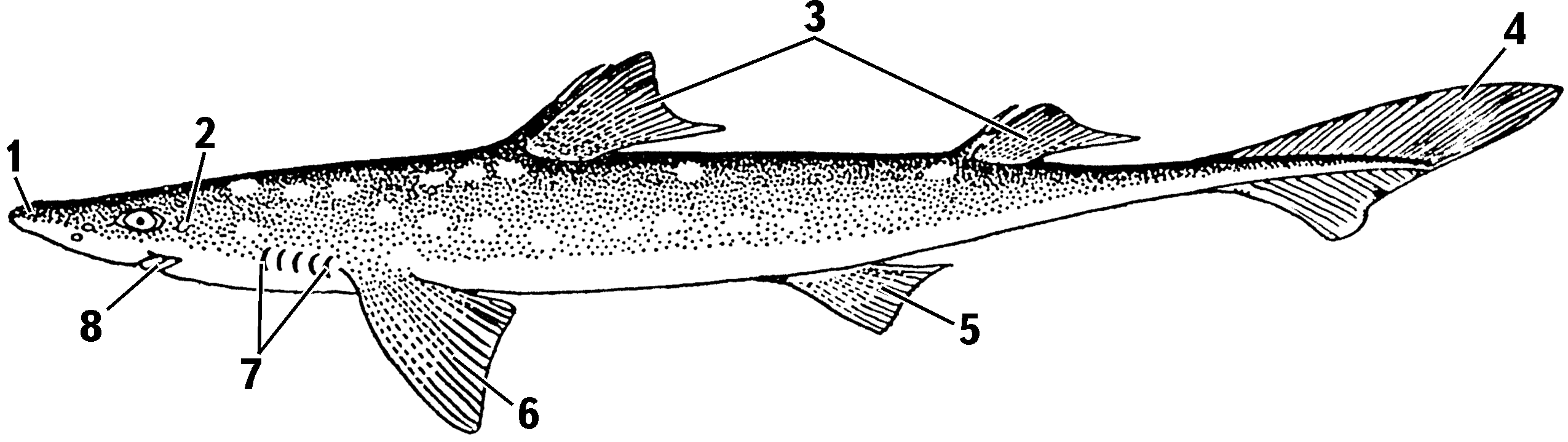

Тіло акули збоку

1 — рострум; 2 — бризкальце; 3 — спинні плавці; 4 — хвостовий плавець; 5 — черевний плавець; 6 — грудний плавець; 7 — отвори зябрових щілин; 8 — ротовий отвір

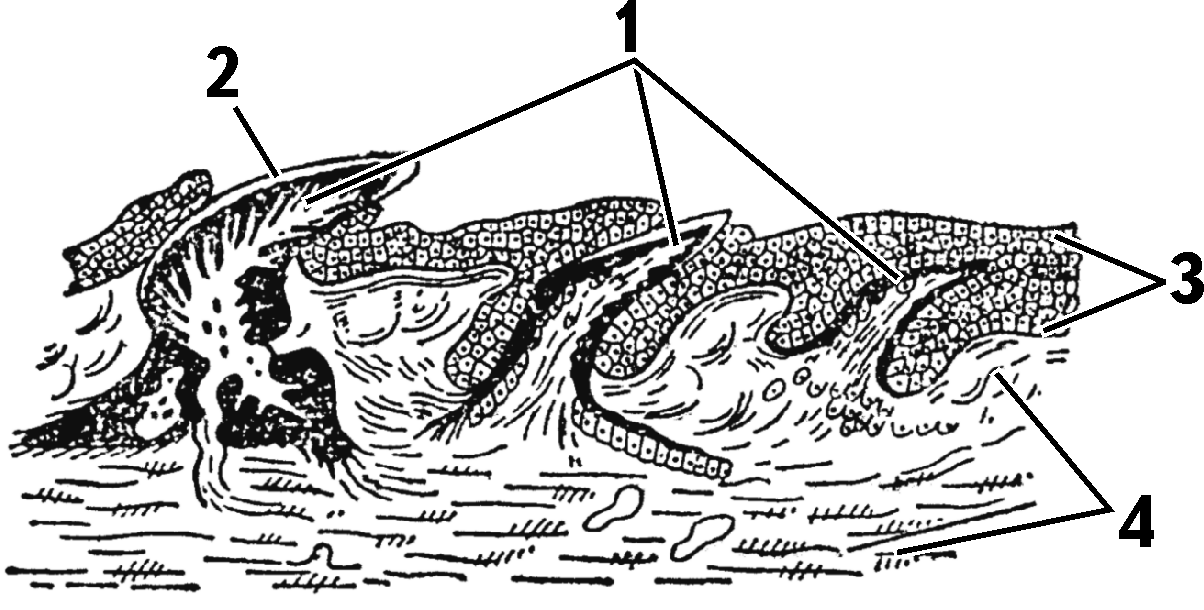

Подовжній розріз через шкіру та плакоїдну луску акули
1 — плакоїдна луска на різних стадіях розвитку (чорним — дентин, білим — пульпа); 2 — шар емалі; 3 — епідерміс; 4 — коріум

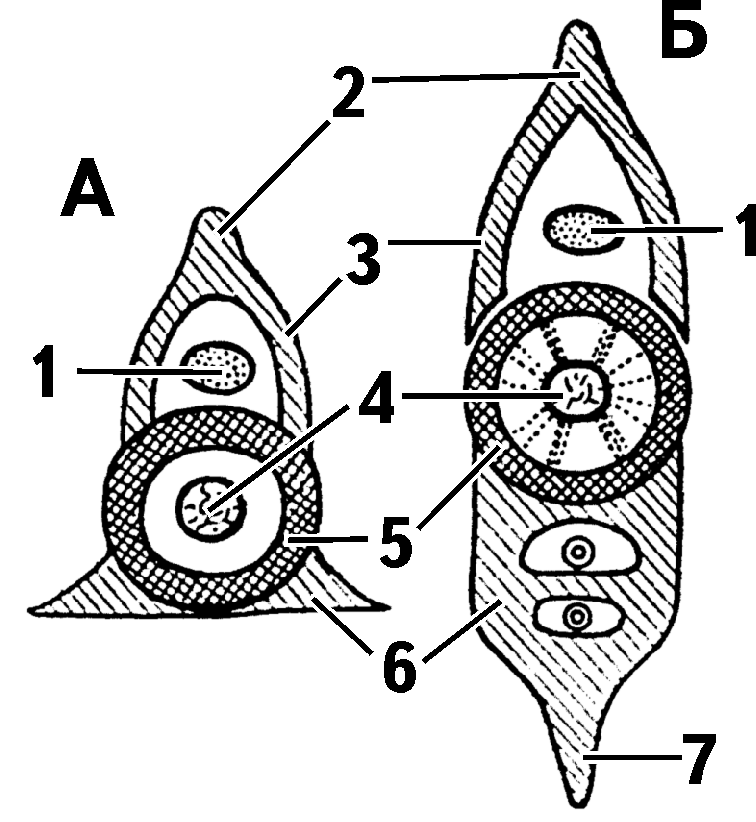

Будова хребців акули: А — тулубового; Б — хвостового
1 — спинномозковий канал; 2 — верхній остистий відросток; 3 — верхні дуги; 4 — залишок хорди; 5 — тіло хребця; 6 — нижні дуги; 7 — нижній остистий відросток

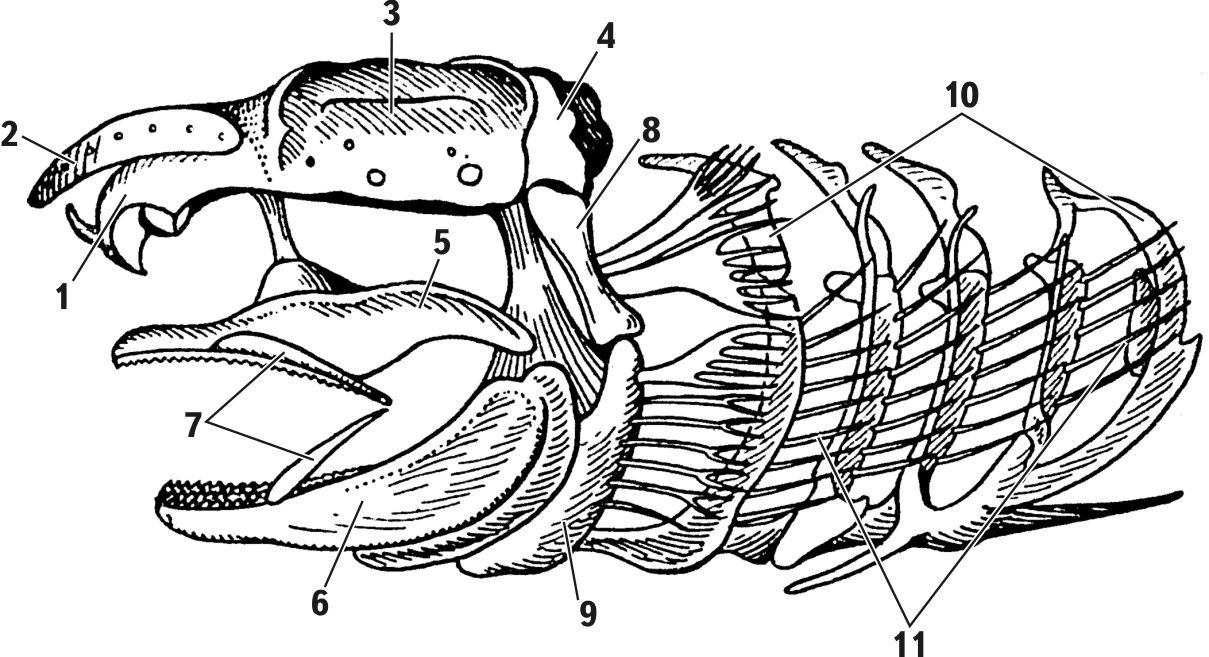

Череп акули збоку
1 — нюхова капсула; 2 — рострум; 3 — очна ямка; 4 — слухова капсула; 5 — піднебінно-квадратний хрящ; 6 — меккелів хрящ; 7 — губні хрящі; 8 — гіомандибуляре (підвісок); 9 — гіоїд; 10 — зяброві дуги; 11 — промені, що підтримують міжзяброві перегородки

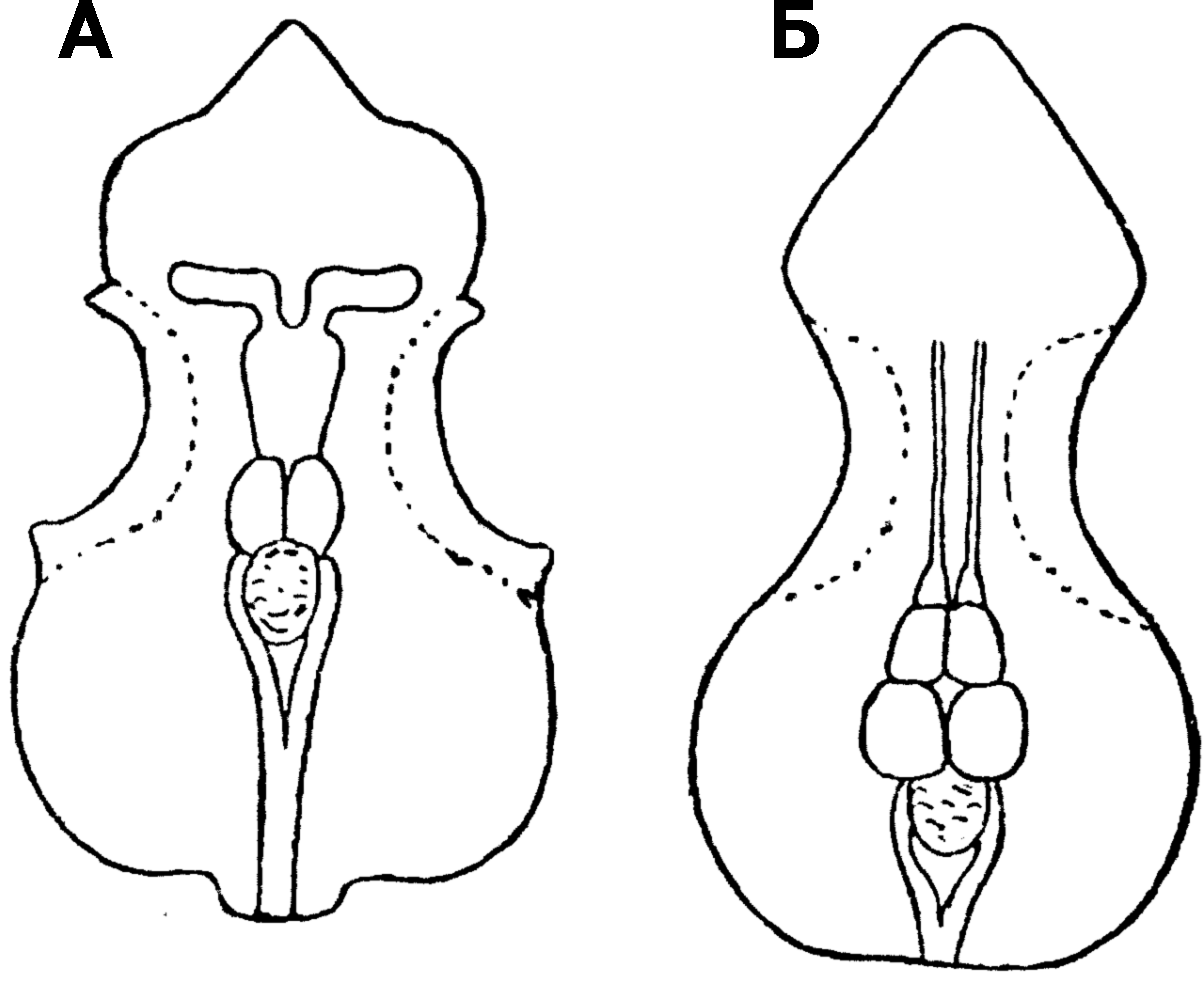

Положення головного мозку в черепі: А — платібазальний тип; Б — тропібазальний тип

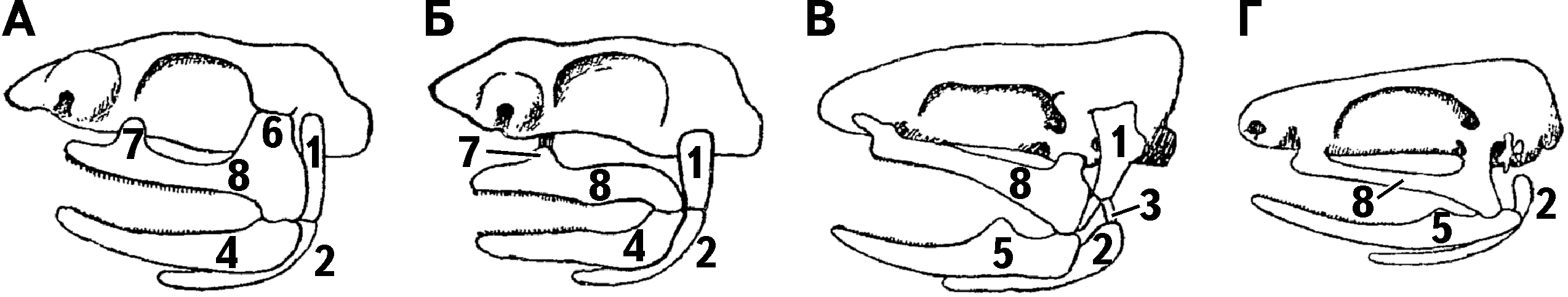

Відношення передніх вісцеральних дуг до осьового черепа: А — амфістилічний череп акули (Heptanchus); Б — гіостилічний череп акули; В — амфістилічний череп кісткового ганоїду (Amia); Г — аутостилічний череп наземного хребетного (жаба)
1 — гіомандибуляре; 2 — гіоїд; 3 — зв’язка; 4 — меккелів хрящ; 5 — нижня щелепа; 6 — вушний відросток; 7 — зв’язка; 8 — піднебінно-квадратний хрящ

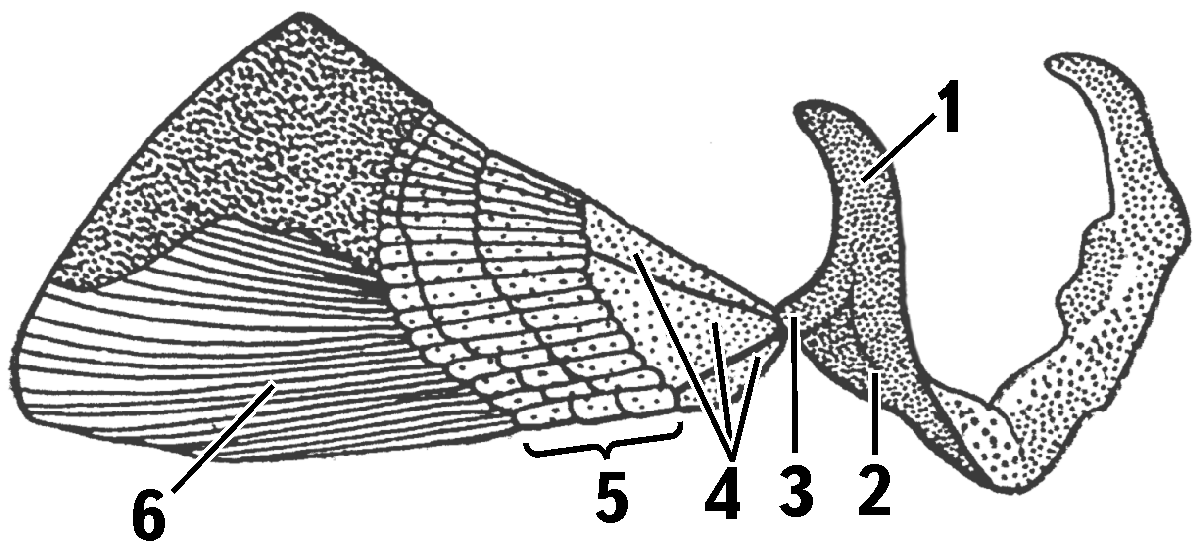

Плечовий пояс та грудний плавець акули
1 — лопатковий відділ; 2 — коракоїдний відділ; 3 — зчленівний виріст; 4 — базальні хрящі плавця; 5 — радіальні хрящі; 6 — еластоїдинові нитки

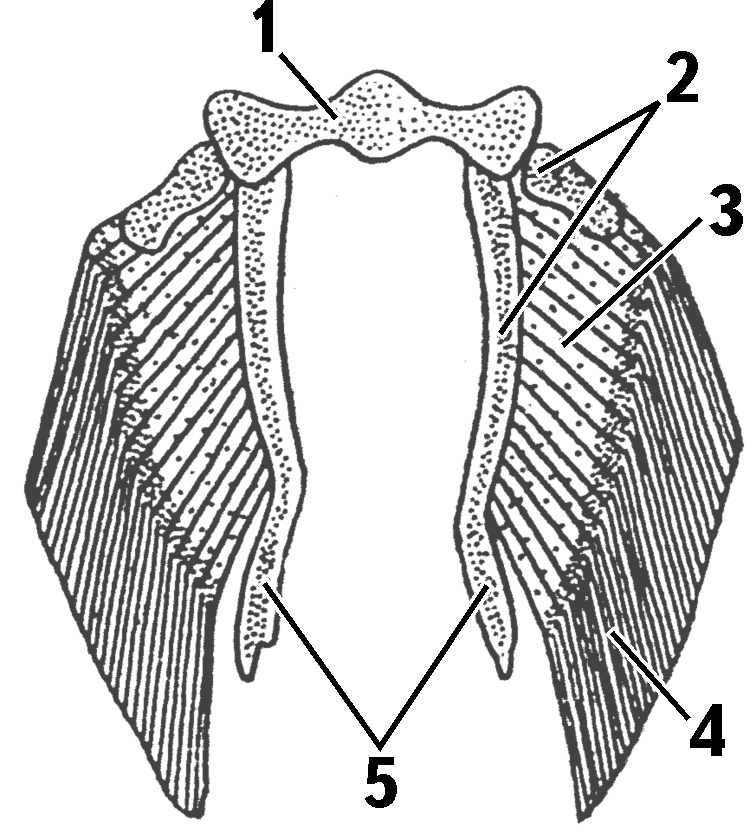

Тазовий пояс та черевні плавці самця акули

1 — тазовий пояс; 2 — базалії; 3 — радіалії; 4 — еластоїдинові нитки; 5 — скелет копулятивного органа

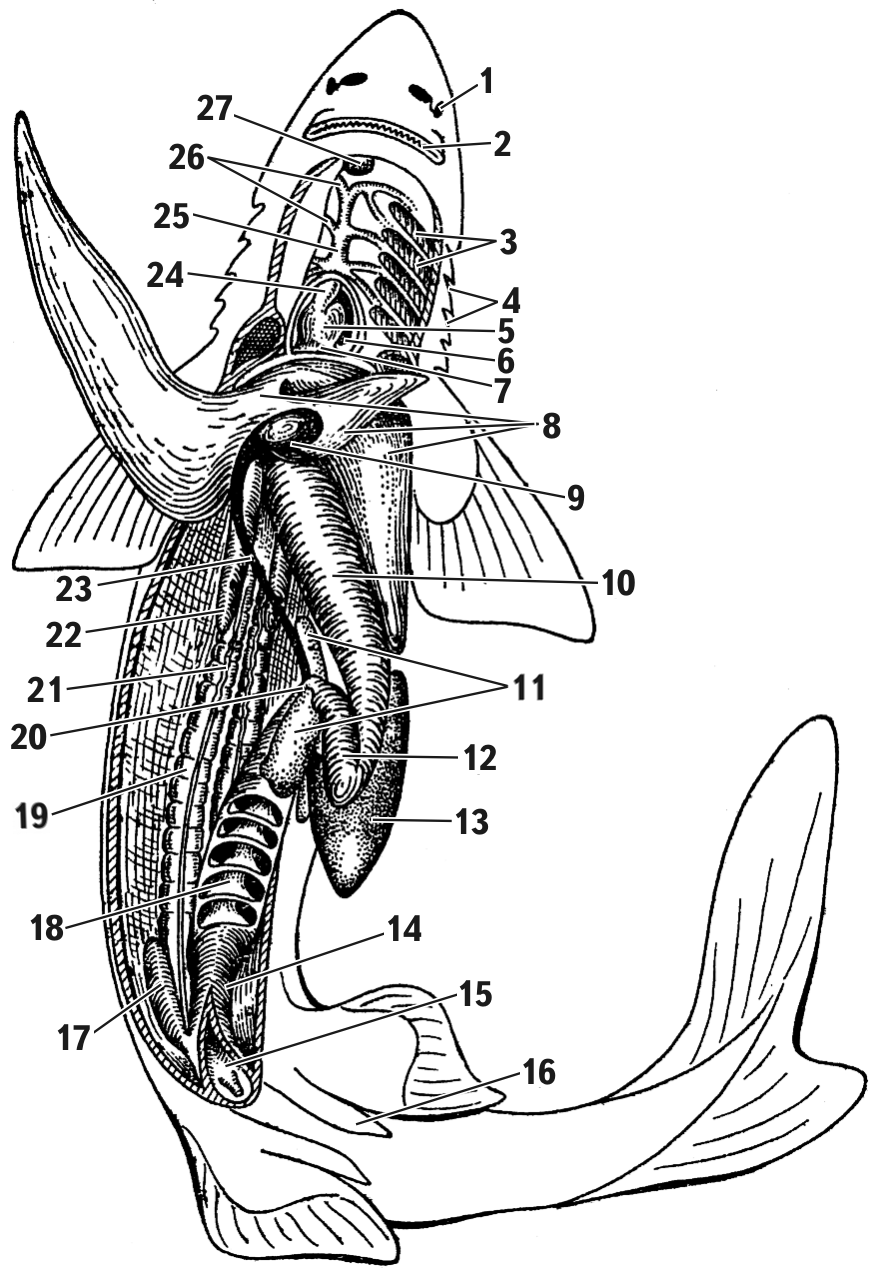

Розтята акула (самець)
1 — ніздря; 2 — ротова щілина; 3 — зябра; 4 — зовнішні отвори зябрових щілин; 5 — шлуночок; 6 — передсердя; 7 — венозна пазуха; 8 — печінка; 9 — жовчний міхур; 10 — кардиальна частина шлунку; 11 — підшлункова залоза; 12 — пілорична частина шлунку; 13 — селезінка; 14 — пряма кишка; 15 — клоака; 16 — копулятивний відросток черевного плавця; 17
— ректальна залоза; 18 — розтята товста кишка зі спіральним клапаном; 19 — нирка; 20 — тонка кишка; 21 — сім’япровід; 22 — сім’яник; 23 — жовчна протока; 24 — артеріальний конус; 25 — черевна аорта; 26 — приносні зяброві артерії; 27 — щитоподібна залоза

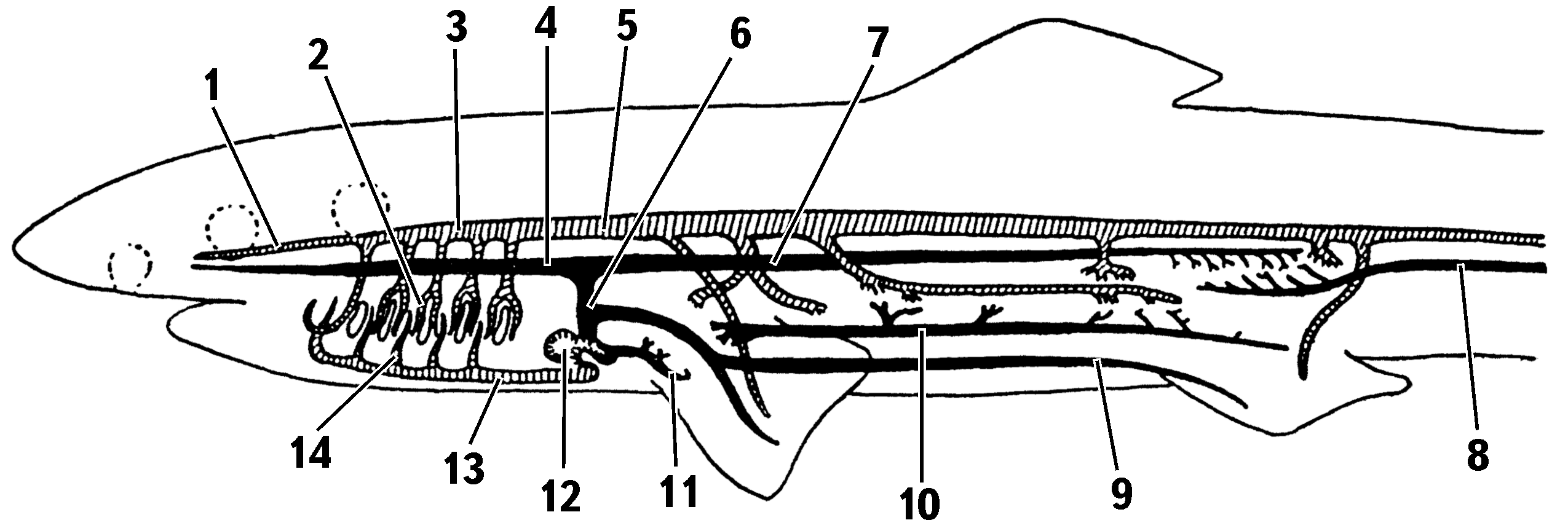

Кровоносна система акули (із парних судин показані ліві)
1 — сонна артерія; 2 — відвідні зяброві судини; 3 — лівий корінь аорти; 4 — ліва передня кардинальна вена; 5 — спинна аорта; 6 — ліва кюв’єрова протока; 7 — ліва задня кардинальна вена; 8 — хвостова вена; 9 — ліва бокова вена; 10 — ворітна вена печінки; 11 — печінкова вена; 12 — серце; 13 — черевна аорта; 14 — приносна зяброва артерія (вени забарвлені в чорний колір, артерії заштриховані)

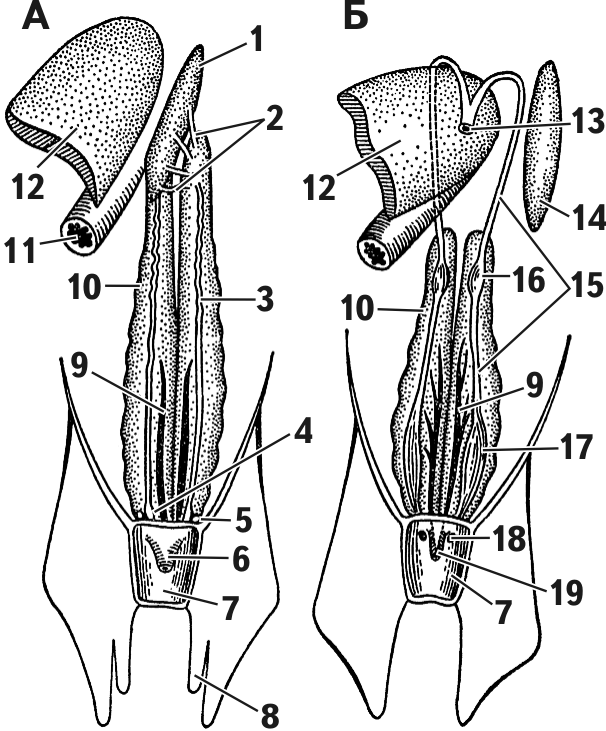

Схема сечостатевої системи хрящових риб: А — самець; Б — самиця
1 — лівий сім’яник (правий не зображений); 2 — сім’явиносні канали; 3 — сім’япровід; 4 — сім’яний міхурець; 5 — сім’яний міхур; 6 — сечостатевий сосочок; 7 — порожнина клоаки; 8 — копулятивний відросток черевного плавця; 9 — сечовід; 10 — нирка; 11 — стравохід; 12 — печінка; 13 — спільна лійка обох яйцепроводів; 14 — лівий яєчник (правий яєчник не зображений); 15 — яйцепровід; 16 — шкаралупова залоза; 17 — матка; 18 — отвір яйцепроводу; 19 — сечовий сосочок

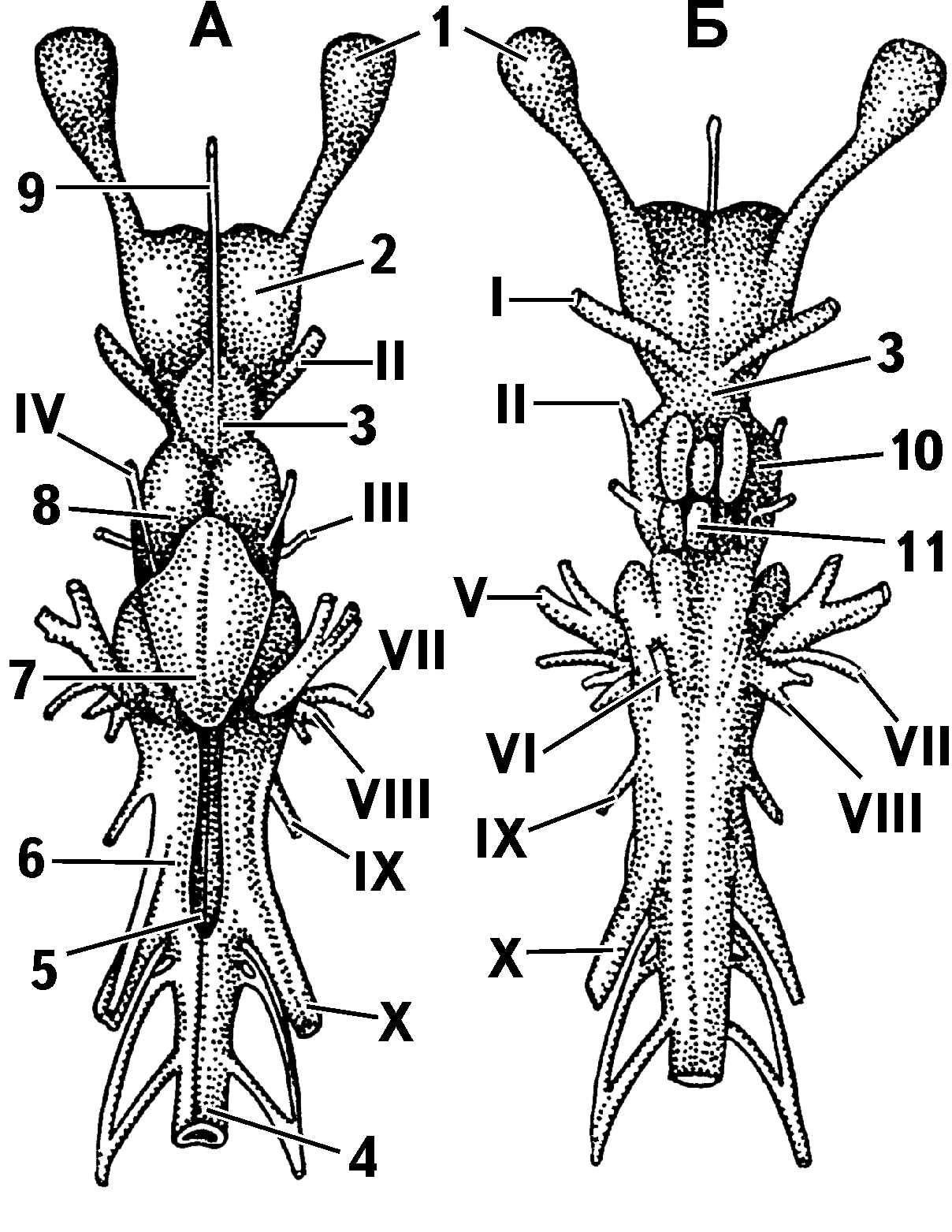

Головний мозок катрана: А — вид зверху; Б — знизу
1 — нюхова цибулина; 2 — передній мозок; 3 — проміжний мозок; 4 — спинний мозок; 5 — порожнина четвертого шлуночка; 6 — довгастий мозок; 7 — мозочок; 8 — зорові частини середнього мозку; 9 — епіфіз; 10 — середній мозок; 11 — гіпофіз (римськими цифрами позначені черепно-мозкові нерви)

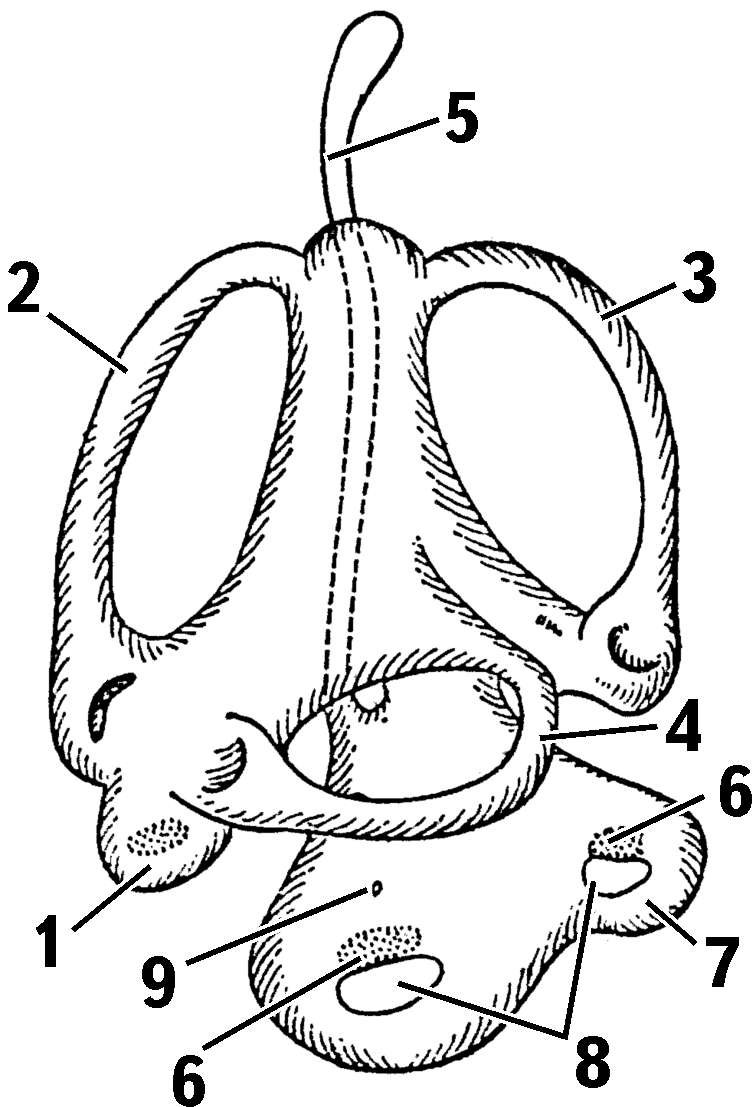

Схема внутрішнього вуха риб
1 — овальний мішечок; 2–4 — півколові канали; 5 — ендолімфатичний канал; 6 — слухові чутливі поля; 7 — порожнистий виступ
круглого мішечка — лагена; 8 — отоліти; 9 — круглий мішечок

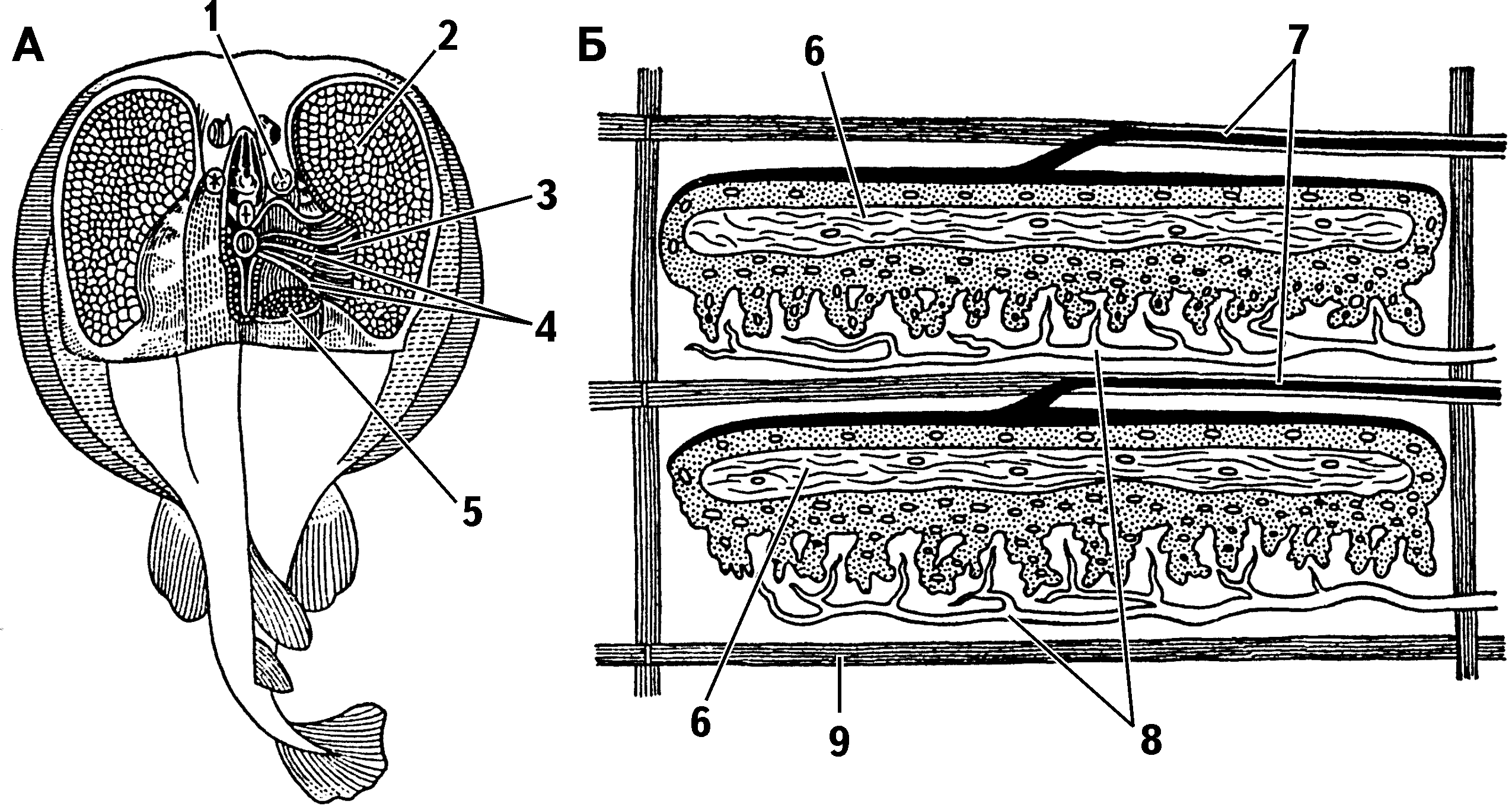

Електричний скат — Torpedo marmorata: A — розтяті електричні органи та головний мозок; Б — будова електричного органа: дві електричні пластини
1 — бризкальце; 2 — електричний орган; 3 — зяброві щілини; 4 — головні нерви; що підходять до електричного органа; 5 — перерізаний м’яз; 6 — центральний шар; 7 — кровоносні судини; 8 — нерви, що підходять до органа; 9 — оболонка із драглистої сполучної тканини
