Практика#04. Порівняльна анатомія кісткових риб

IV. Amphibia sensu lato
V. Reptilia sensu lato
VI. Клас Aves
VII. Клас Mammalia

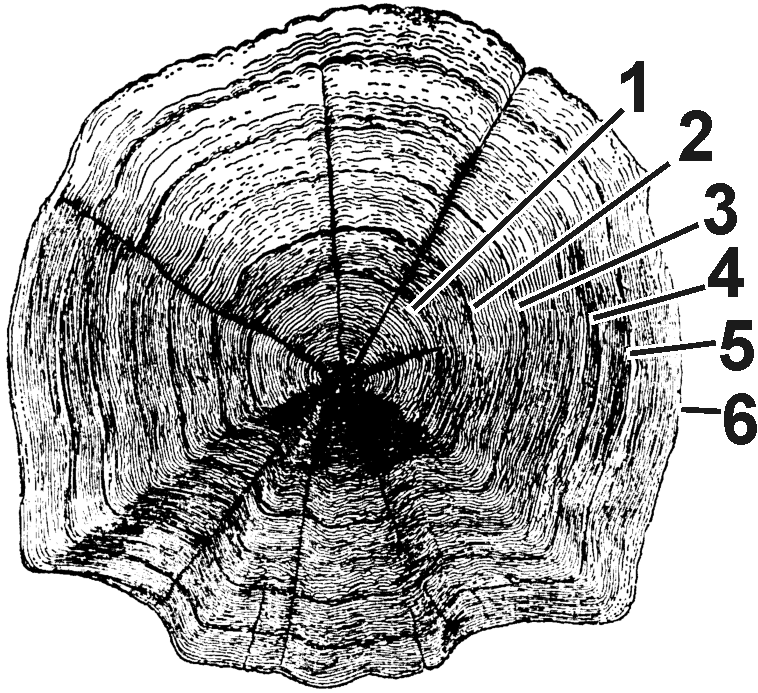

Луска вобли з річними кільцями
1–6 – річні кільця

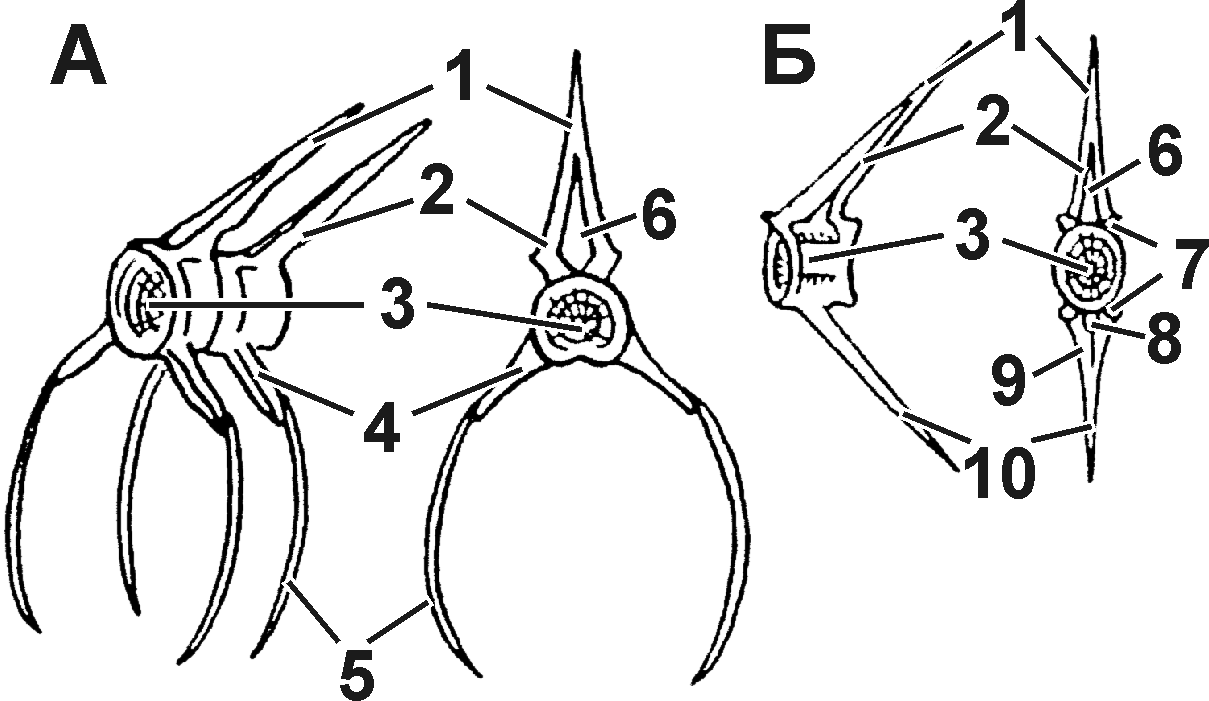

Будова хребців кісткової риби: А – тулубового; Б – хвостового (вид збоку та спереду)
1 – верхній остистий відросток; 2 – верхня дуга; 3 – тіло хребця; 4 – поперечні відростки; 5 – ребра; 6 – спинномозковий канал; 7 – зчленівні відростки; 8 – гемальний канал; 9 – нижня дуга; 10 – нижній остистий відросток

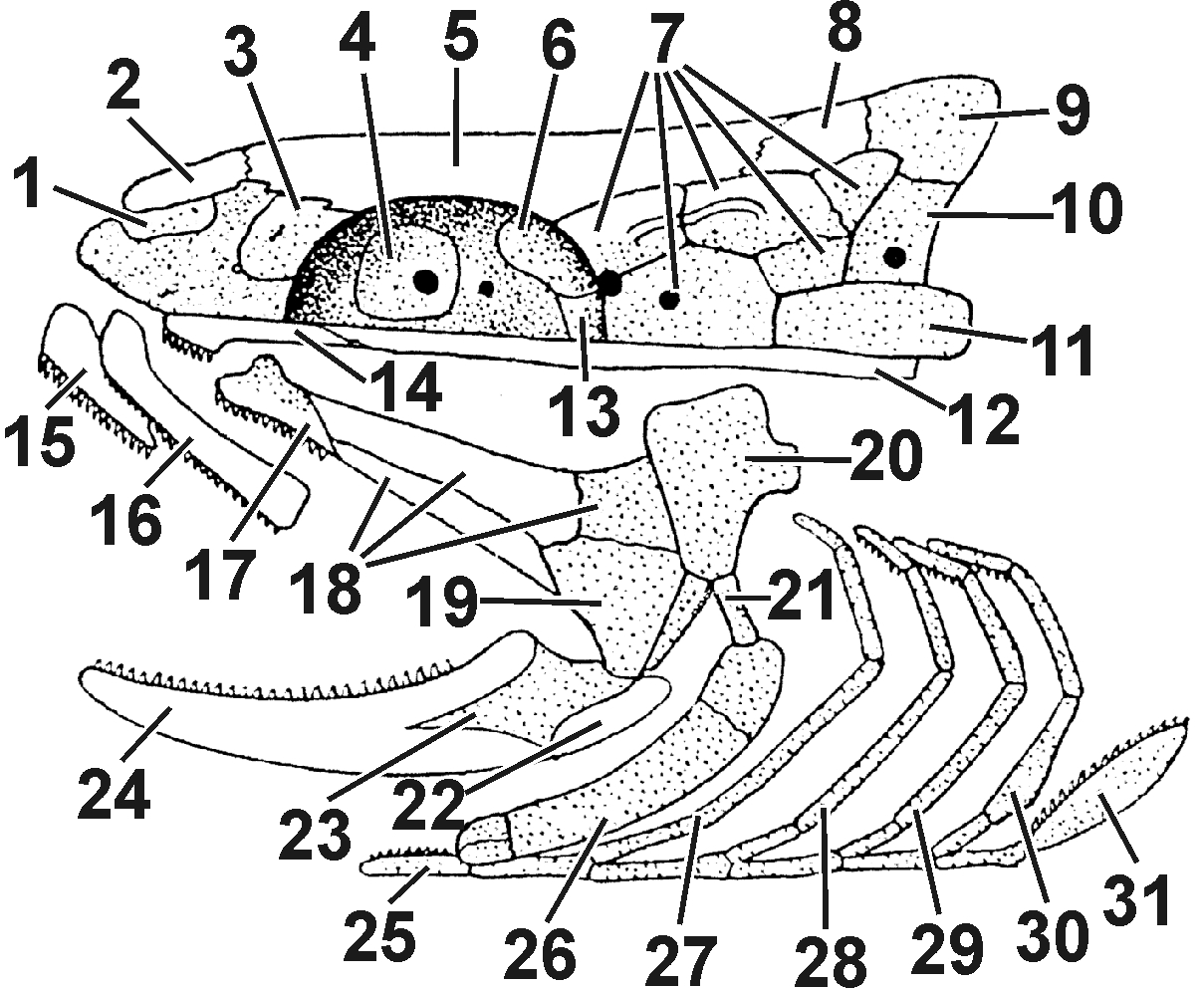

Схема будови черепа кісткової риби
1 – міжнюхова кістка; 2 – носова кістка; 3 – бічна нюхова кістка; 4 – очноямково–клиноподібна кістка; 5 – лобова кістка; 6 – бокова клиноподібна кістка; 7 – вушні кістки; 8 – тім’яна кістка; 9 – верхня потилична кістка; 10 – бічна потилична кістка; 11 – основна потилична кістка; 12 – парасфеноїд; 13 – основна клиноподібна кістка; 14 – леміш; 15 – передщелепна кістка; 16 – верхньощелепна кістка; 17 – піднебінна кістка; 18 – крилоподібні кістки; 19 – квадратна кістка; 20 – гіомандибуляре; 21 – симплектикум; 22 – кутова кістка; 23 – зчленівна кістка; 24 – зубна кістка; 25 – копула; 26 – гіоїд; 27–31 – I–V зяброві дуги (крапками помічені кістки хондрального походження)

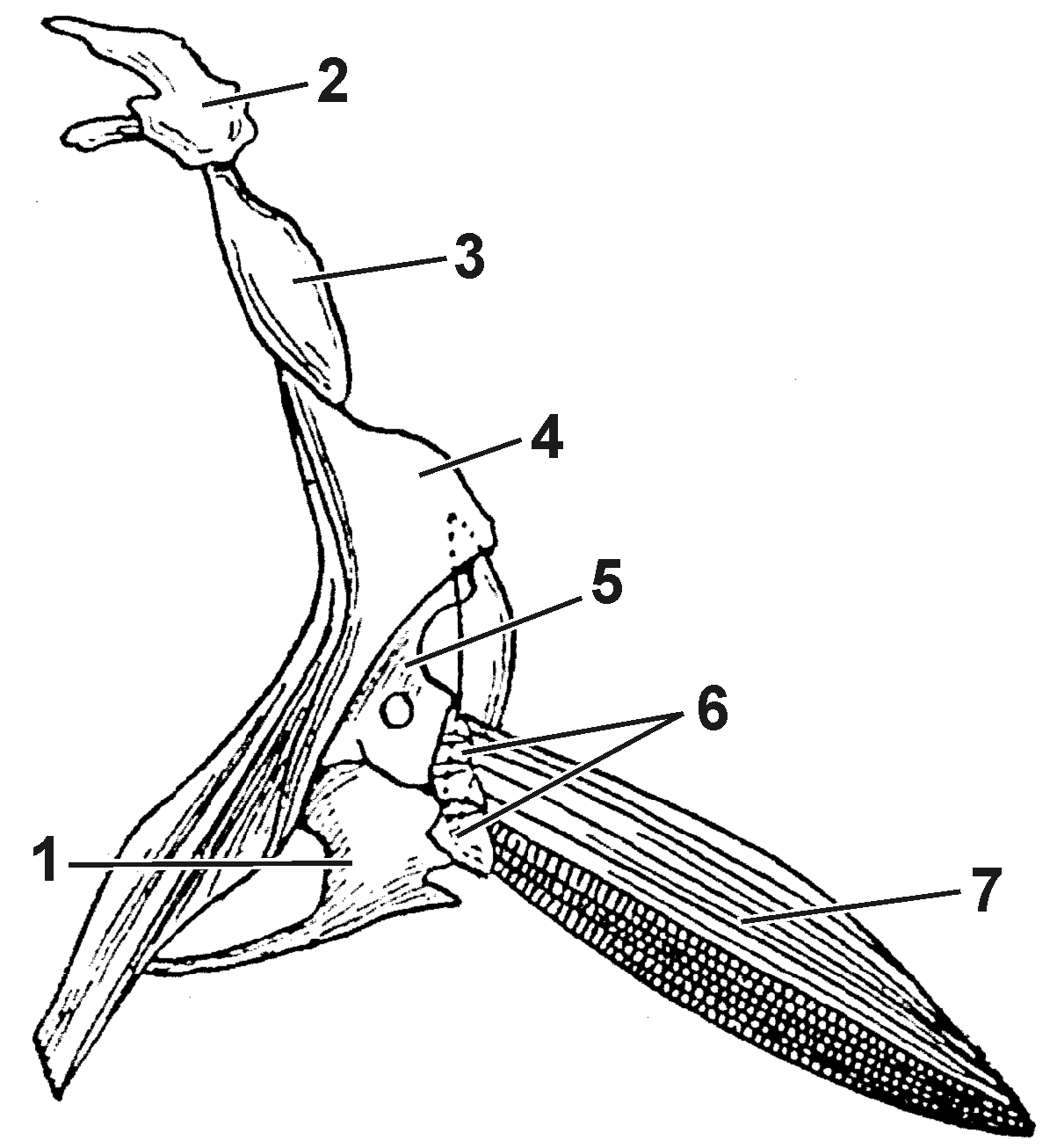

Плечовий пояс кісткової риби із грудним плавцем
1 – коракоїд; 2 – задньоскронева кістка; 3 – клейтрум; 4 – надклейтрум; 5 – лопатка; 6 – радіалії; 7 – промені плавця

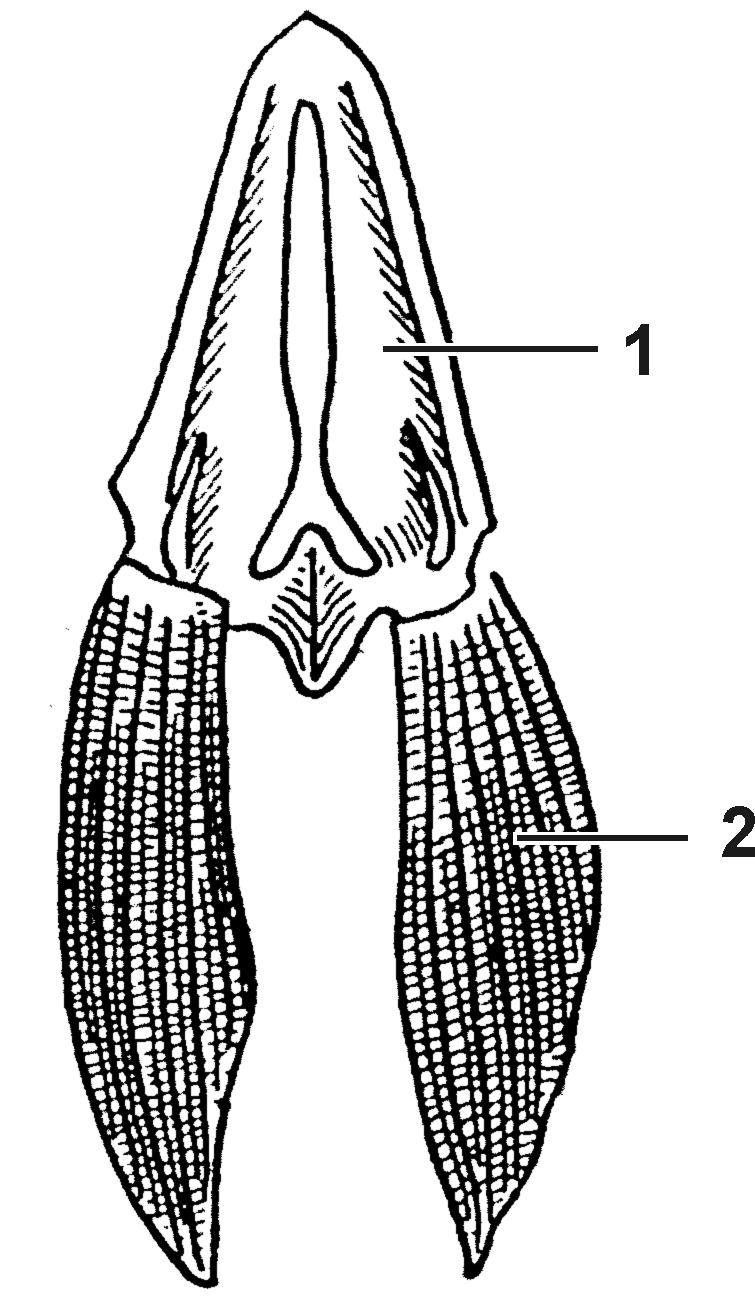

Тазовий пояс кісткової риби із черевним плавцем
1 – тазова кістка; 2 – промені плавця

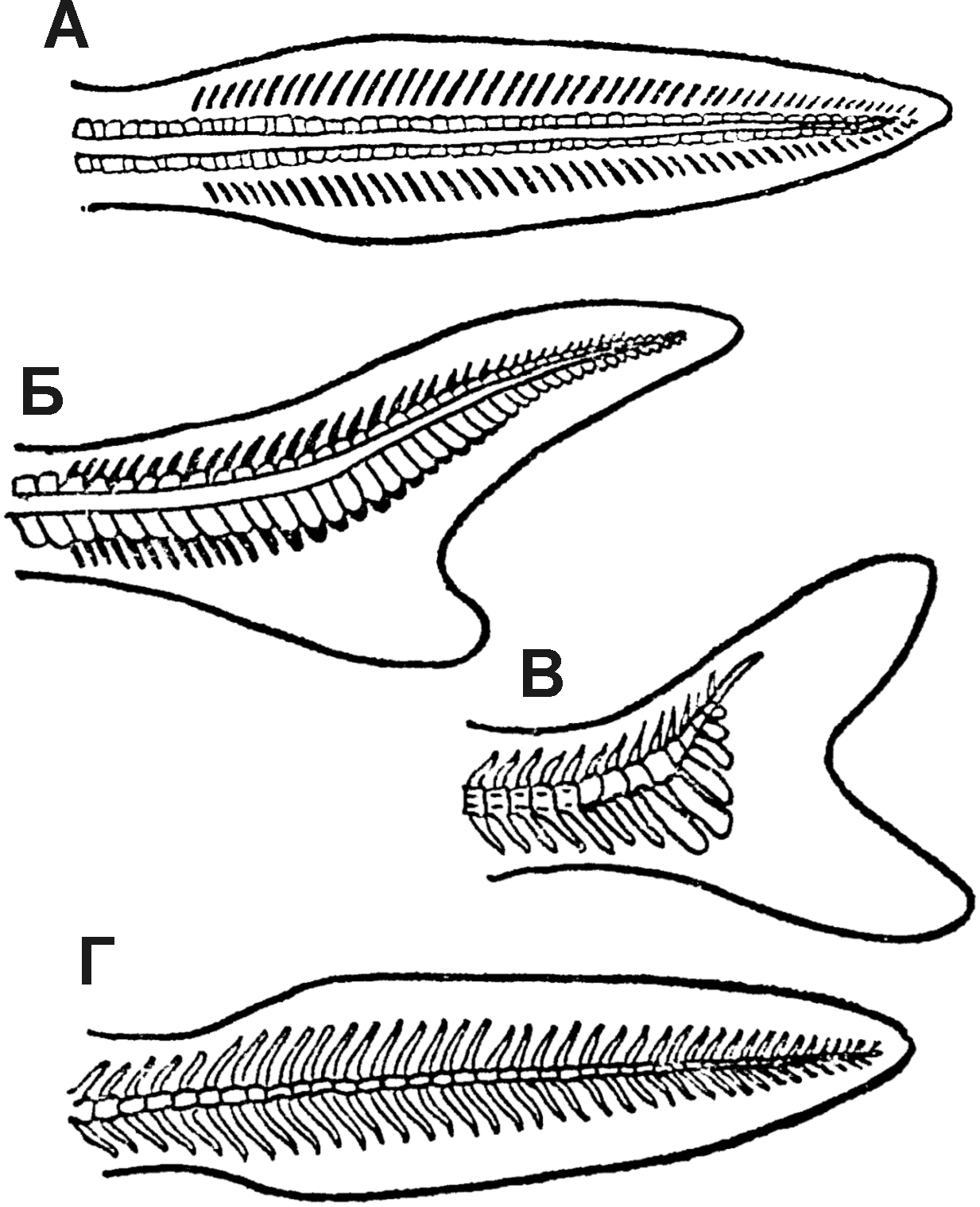

Форма хвостового плавця: А – протоцеркальна; Б – гетероцеркальна (осетроподібні); В – гомоцеркальна (більшість кісткових риб); Г – дифіцеркальна

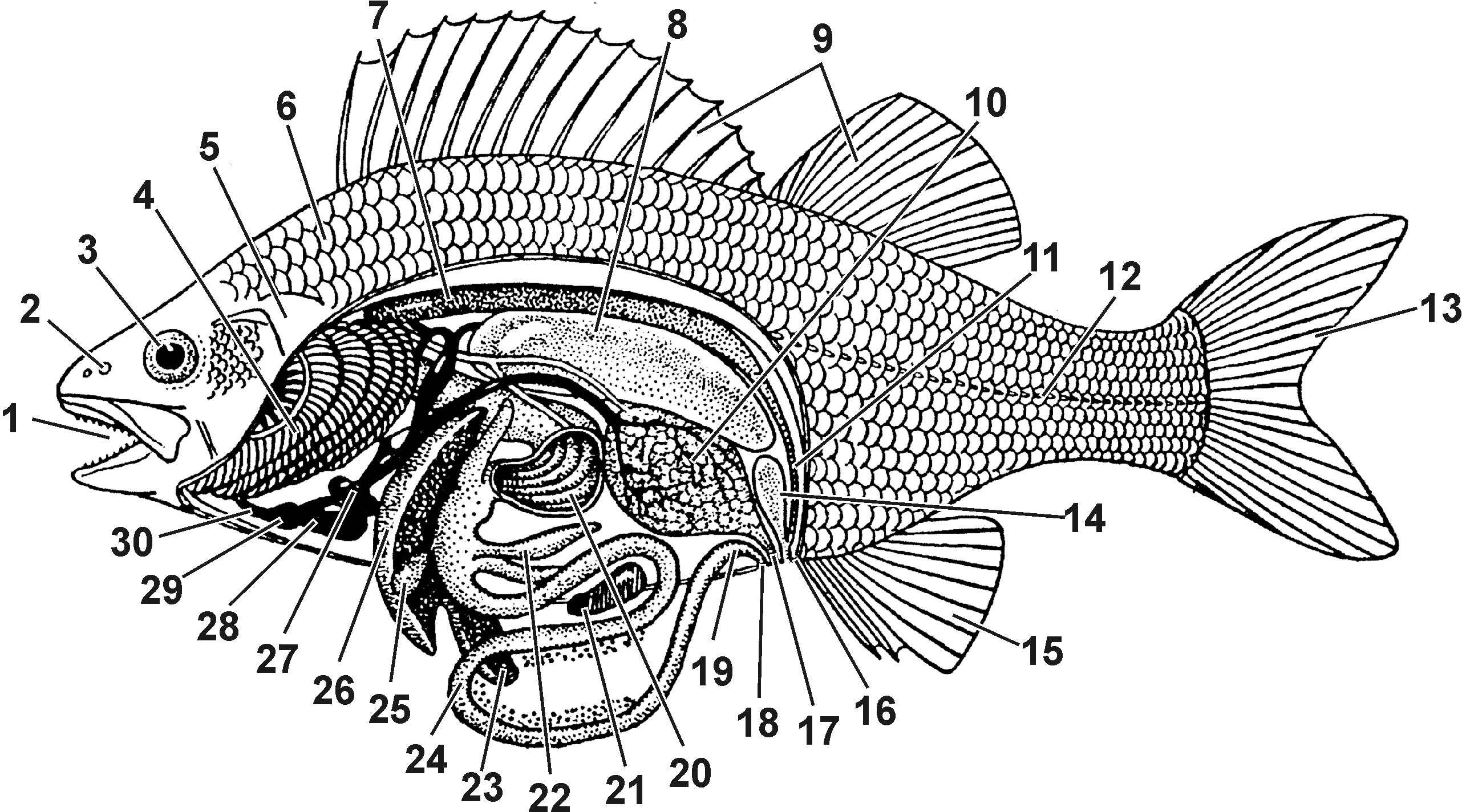

Зовнішня та внутрішня будова окуня
1 – рот із зубами; 2 – ніздря; 3 – око; 4 – зябра; 5 – зяброва кришка; 6 – кісткова луска; 7 – нирки; 8 – плавальний міхур; 9 – спинні плавці; 10 – яєчник; 11 – сечовід; 12 – бічна лінія; 13 – гомоцеркальний хвостовий плавець; 14 – сечовий міхур; 15 – анальний плавець; 16 – видільний отвір; 17 – статевий отвір; 18 – анальний отвір; 19 – пряма кишка; 20 – розтятий шлунок із подовжніми складками; 21 – селезінка; 22 – пілоричні вирости; 23 – підшлункова залоза; 24 – кишка; 25 – жовчний міхур; 26 – печінка; 27 – передсердя; 28 – шлуночок; 29 – цибулина аорти; 30 – черевна аорта

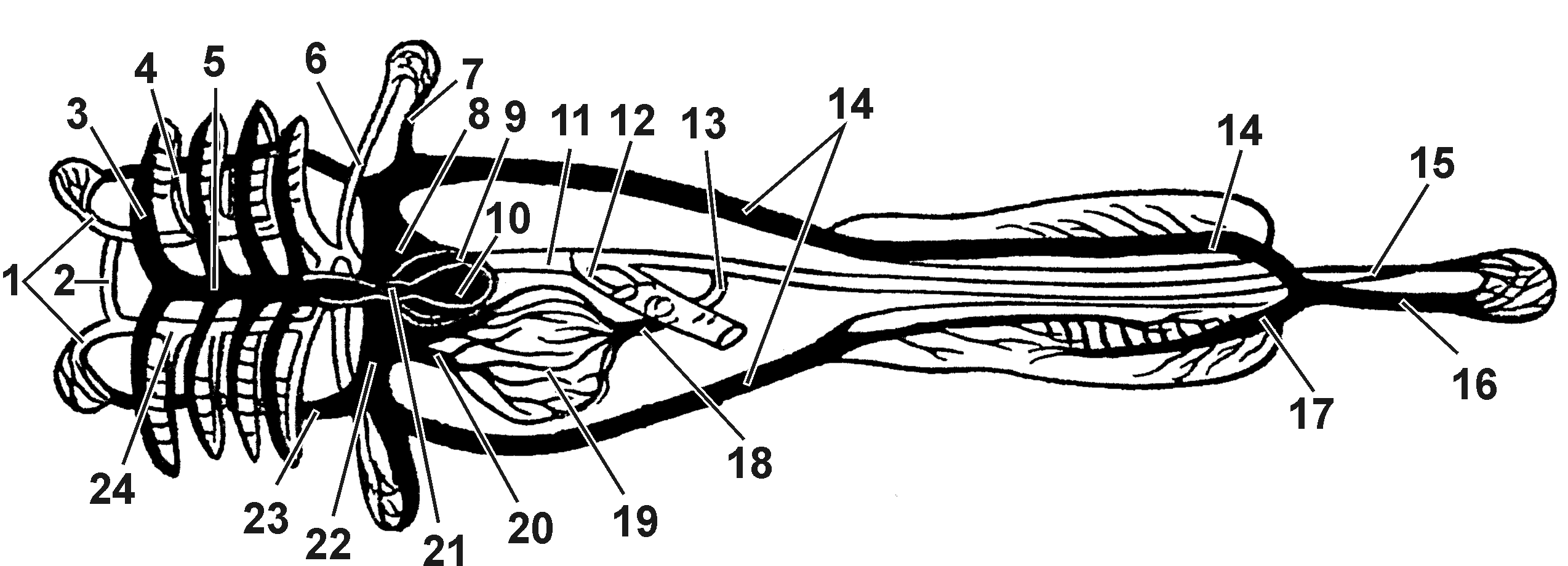

Схема кровоносної системи кісткової риби
1 – сонна артерія; 2 – передня перемичка, що з’єднує корені аорти; 3 – привідні зяброві артерії; 4 – відвідні зяброві артерії; 5 – черевна аорта; 6 – підключична артерія; 7 – підключична вена; 8 – венозна пазуха; 9 – передсердя; 10 – шлуночок; 11 – спинна аорта; 12 – кишечна артерія; 13 – брижова артерія; 14 – задня кардинальна вена; 15 – хвостова артерія; 16 – хвостова вена; 17 – ворітні вени
нирок; 18 – ворітна вена печінки; 19 – печінка; 20 – печінкова вена; 21 – цибулина аорти; 22 – кюв’єрова протока; 23 – передня кардинальна вена; 24 – корені спинної аорти (чорним кольором позначені судини з венозною кров’ю, білим – з артеріальною)

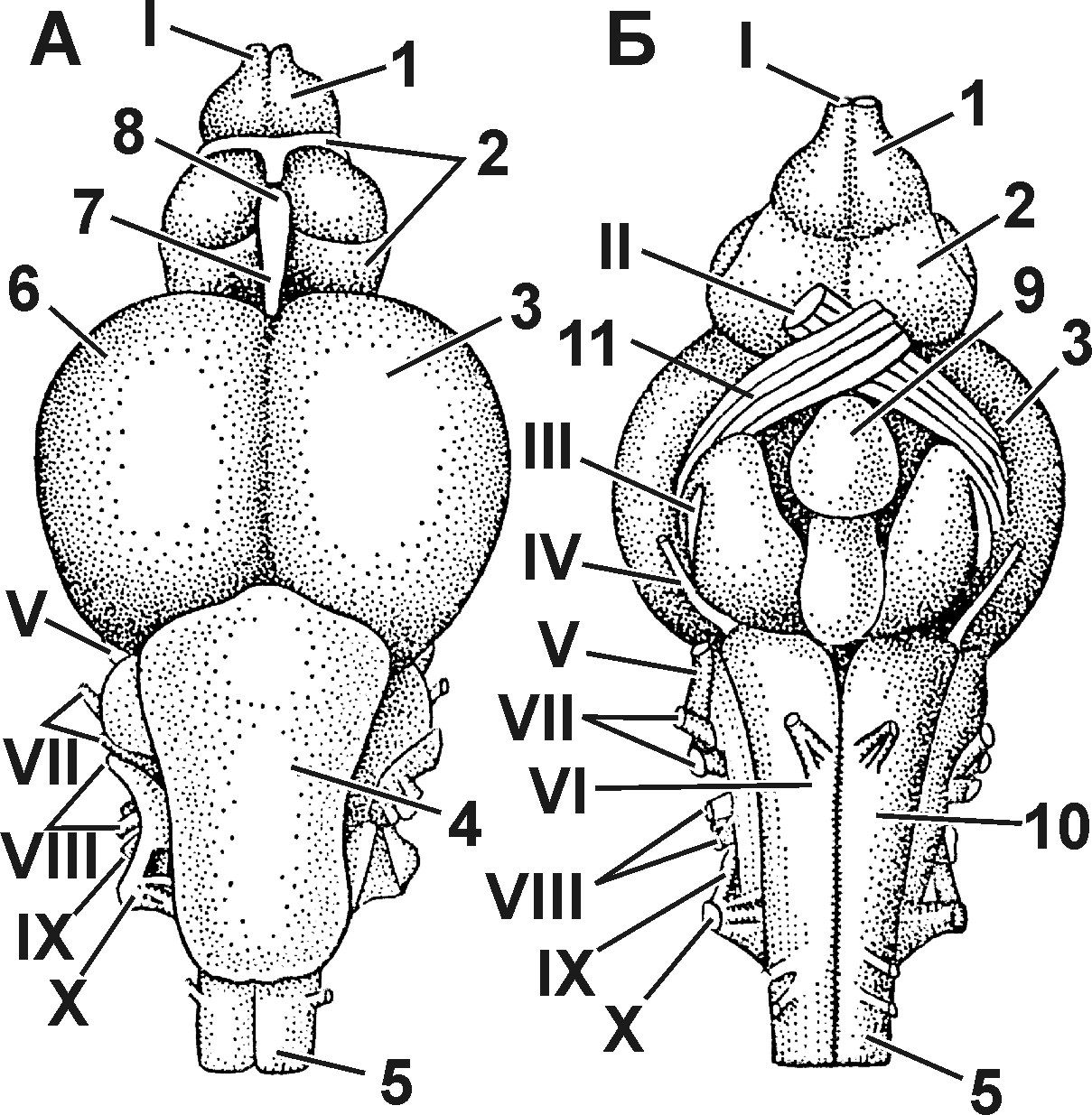

Головний мозок форелі: А – зверху; Б – знизу
1 – нюхова цибулина; 2 – передній мозок; 3 – середній мозок; 4 – мозочок; 5 – спинний мозок; 6 – зорові частки середнього мозку; 7 – проміжний мозок; 8 – епіфіз; 9 – гіпофіз; 10 – довгастий мозок; 11 – перехрестя зорових нервів (римськими цифрами позначені черепно-мозкові нерви)

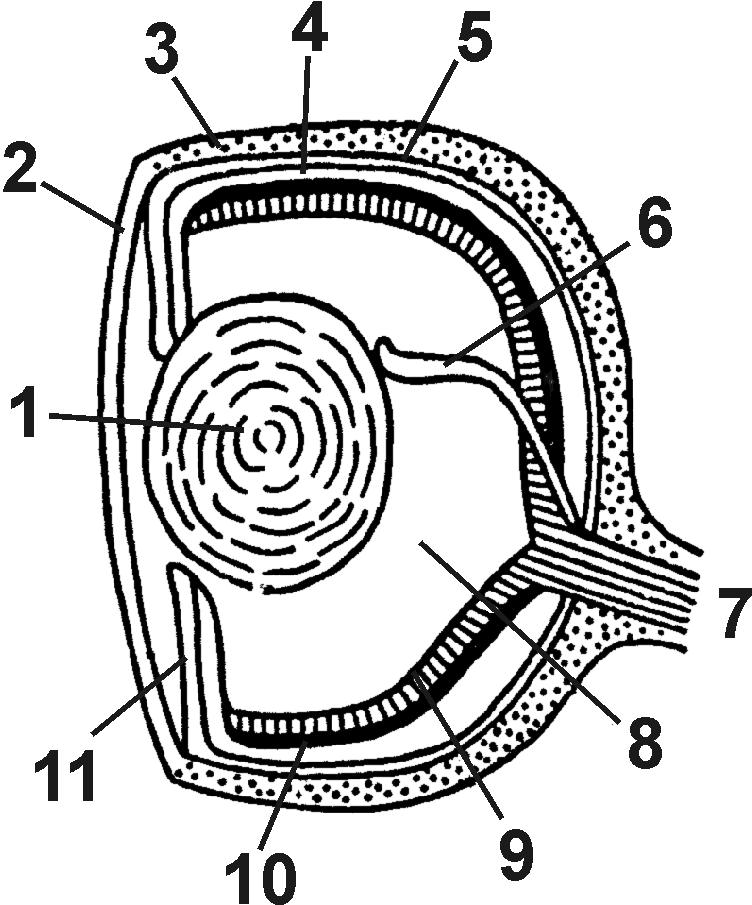

Схема вертикального розрізу ока кісткової риби
1 – кришталик; 2 – рогівка; 3 – склера; 4 – судинна оболонка; 5 – срібляста оболонка (зовнішній шар судинної оболонки, що відособився); 6 – серпастий відросток; 7 – зоровий нерв; 8 – склоподібне тіло; 9 – сітківка; 10 – пігментна оболонка; 11 – райдужка
